LDBAA电动法兰式球阀

产品性能优势：
*安装方便，ISO511安装平台
*外观精美，采用蜡模铸造
*防火结构设计
*防静电结构

技术参数
电源电压 AC220V、AC380V（其它特制）
环境温度 -30℃～+70℃
防护等级 IP67

功能选项
防爆型防爆等级:dIIBT4
信号反馈 X1机械式无源信号，X2有源信号
带加热器可在潮湿环境干燥执行器内元件
手动功能电动执行器带有手动开阀、关阀功能
调节型输入4~20mA信号，实现球阀调节功能
备注：电动参数请另参考所选配的电动执行器资料。
标准规范
* 法兰标准：GB9113、GB9113、GB9115
* 检测与试验：GB/T13927-1992、B/T 9092-1999
* 设计标准：JB-T 8527-1997

阀体参数
公称压力 PN16、PN25、PN40
连接方式对夹式、法兰标准：JB、GB（特选ANSI、JIS）
阀体材质 WCB、SS304、SS316、SS316L
碟板材质 WCB、SS304、SS316、SS316L
密封材料 NBR、EPDM、PTFE
           C6: -30℃～150℃
工作温度   C7: -30℃～250℃
           C8: -30℃～350℃

附件选项
回讯器也叫限位开关，远程反馈开关信号
电磁阀双作用选二位五通、单作用选二位三通
三联件可对气源稳压、过滤、气缸加润滑油
电气定位器输入4~20mA信号，实现球阀调节功能

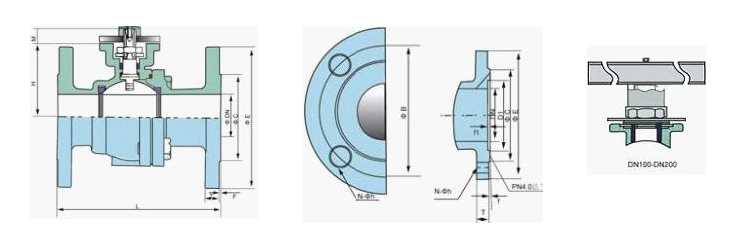

LDBAA电动法兰式球阀内部结构图

GB阀体尺寸（mm）

公称压力bar	型号规格	通径DN	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	M	连接方轴	E-电动头
PN16 304、316 PTFE、PPL	LDBAA15	15	130	95	65	45	14	2	4-14	70	12	11	LDE06
	LDBAA20	20	140	105	75	55	14	2	4-14	73.5	12	11	LDE06
	LDBAA25	25	150	115	85	65	14	2	4-14	78.5	12	11	LDE06
	LDBAA32	32	165	135	100	78	16	2	4-18	90	16	14	LDE06
	LDBAA40	40	180	145	110	85	16	2	4-18	95.5	18	14	LDE06
	LDBAA50	50	200	160	125	100	18	2	4-18	101.5	20	17	LDE10
	LDBAA65	65	220	180	145	120	18	2	4-18	125	20	17	LDE15
	LDBAA80	80	250	195	160	135	20	2	8-18	145	24	22	LDE20
	LDBAA100	100	280	215	180	155	22	2	8-18	163	25	22	LDE30
	LDBAA125	125	320	245	210	185	22	3	8-18	187.5	30	27	LDE40
	LDBAA150	150	360	280	240	210	24	3	8-23	216	30	27	LDE60
	LDBAA200	200	400	335	295	265	26	3	12-23	260	30	LD	LDE90
PN25 WCB、304、316 PTFE、PPL	型号规格	通径DN	L	ΦE	ΦB	ΦC	T	f	N-Φh	H	M	支架高度	E-电动头
	LDBAA15	15	130	95	65	45	16	2	4-14	80		60	LDE06
	LDBAA20	20	140	105	75	55	16	2	4-14	85		60	LDE06
	LDBAA25	25	150	115	85	65	16	2	4-14	95		60	LDE06
	LDBAA32	32	165	135	100	78	18	2	4-18	120		78	LDE06
	LDBAA40	40	180	145	110	85	18	2	4-18	120		78	LDE10
	LDBAA50	50	200	160	125	100	20	2	4-18	160		78	LDE15
	LDBAA65	65	220	180	145	120	22	2	8-18	166		81	LDE20
	LDBAA80	80	250	195	160	135	22	2	8-18	185		94	LDE30
	LDBAA100	100	280	230	190	160	24	2	8-23	220		94	LDE30
	LDBAA125	125	320	270	220	188	28	3	8-25	255		94	LDE40
	LDBAA150	150	360	300	250	218	30	3	8-25	340		94	LDE80
	LDBAA200	200	400	360	310	278	34	3	12-25	260		94	LDE100

PN40 WCB、304 PTFE、PPL	型号规格	通径DN	L	ΦE	ΦB	ΦC	D1	T	f	f1	N-ΦHh	H	支架高度	E-电动头
	LDBAA15	15	140	95	65	46	40	14	2	4	4-14	48	60	LDE-06
	LDBAA20	20	152	105	75	56	51	16	2	4	4-14	53	60	LDE-06
	LDBAA25	25	165	115	85	65	58	16	2	4	4-14	64	60	LDE-06
	LDBAA32	32	178	140	100	76	66	18	2	4	4-18	71	60	LDE-06
	LDBAA40	40	190	150	110	84	76	18	2	4	4-18	76	78	LDE-10
	LDBAA50	50	216	165	125	99	88	20	2	4	4-18	85	78	LDE-15
	LDBAA65	65	241	185	145	118	110	22	2	4	8-18	104	78	LDE-20
	LDBAA80	80	283	200	160	132	121	24	2	4	8-18	114	81	LDE-30
	LDBAA100	100	305	235	190	156	150	24	2	4.5	8-22	140	94	LDE-40
	LDBAA125	125	381	270	220	184	176	26	2	4.5	8-26	183	94	LDE-50
	LDBAA150	150	403	300	250	211	204	28	2	4.5	8-26	202	94	LDE-90
	LDBAA200	200	502	375	320	284	260	34	2	4.5	12-30	253	94	LDE-160

备注：
①电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。
②如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
