| LDY2000系列 气动角座阀 | |
| 基本参数 | 技术参数 |
| Y型结构，流阻小、防水垂欧洲风格 | 控制方式 常闭、常开、双作用、单作用 |
| 设计精巧，契形密封，自润滑、免维护 | 介质温度 -10℃～+180℃ |
| 全不锈钢制造，适应医疗卫生、超净、食品及恶劣环境 | 环境温度 -10℃～+80℃ |
| 任意角度安装 | 气源压力 4~8bar |
| 连接方式 内螺纹 | 工作压力 0~8bar、0~16bar |
 |
|
| 其他参数 | |
| 附件选项 电磁阀、位置反馈 | 阀体材质 SS304、SS316、SS316L |
| 气缸材质 SS304、铝、PPS塑料 | 密封材料 PTFE、FPM |
| 流体粘度 ≤600mm2/S | 螺纹标准 国标G、美标NPT、英标BSP |
 |
|
| 备注： | |
| ①以上表中尺寸是按标准型气动执行器配置时的尺寸，如果因工况需要而加大气动执行器配置时，请另外索取尺寸。 | |
| ②工作压力与执行器的大小配置、单作用、双作用、以及正、反流向安装、常开、常闭等因素相关，更多资料请向我们 | |
| 索取。 | |
|
型号规格 |
接口 |
内孔 |
KV值 |
外形尺寸 |
||||
|
L |
L1 |
SW |
H |
D |
||||
|
LDY200010 |
G 3/8 |
10 |
3.8 |
55 |
17 |
21 |
120 |
54 |
|
LDY200015 |
G 1/2 |
13 |
4.5 |
70 |
21 |
26.5 |
135 |
63 |
|
LDY200020 |
G 3/4 |
18 |
9.5 |
76 |
23 |
32 |
145 |
63 |
|
LDY200025 |
G 1 |
24 |
18.1 |
90 |
25 |
40 |
155 |
63 |
|
LDY200032 |
G1 1/4 |
31 |
23.1 |
116 |
32 |
50 |
200 |
81 |
|
LDY200040 |
G1 1/2 |
35 |
32.9 |
116 |
32 |
55.5 |
230 |
96 |
|
LDY200050 |
G 2 |
45 |
52.8 |
138 |
40 |
68.5 |
250 |
96 |
|

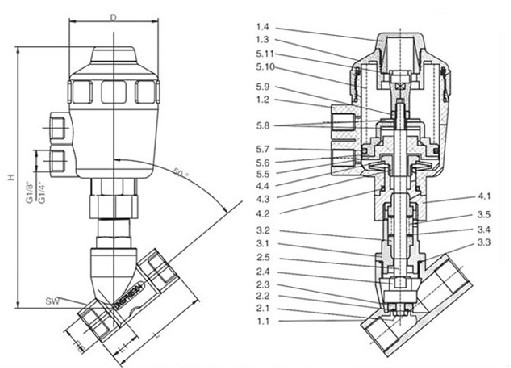

1.1阀体 |
1.2气缸 |
1.3气缸盖 |
1.4装饰盖 |
2.1螺栓 |
2.2孔板密封件 |
|
2.3密封盘 |
2.4阀盘 |
2.5阀杆 |
3.1螺纹连接件 |
3.2V型 |
3.3密封环 |
|
3.4垫圈 |
3.5弹簧 |
4.1连接螺母 |
4.2密封圈 |
4.3锁紧螺母 |
4.4弹簧片 |
|
5.5活塞 |
5.6法兰 |
5.7密封圈 |
5.8垫片 |
5.9六角螺母 |
5.10弹簧 |
