应用范围
医药机械、化工配料或灌装系统、化学试剂厂、化学分析仪器、污水处理设备、科研仪器、环保设备、特别适合腐蚀严重、温度高且化学品(包括浓硫酸和王水)。
功能选项
代号 功能名称 功能说明
E 防爆型 防爆等级： Ex dⅡBT4。限DN25mm~50mm
K 常开型 通电阀关,段电阀开
F 带法兰 限DN25mm~50mm
电气参数
电源电压 220V AC 50/60Hz 24V DC
额定功率 AC:35W DC:24W
电压公差 ±10%
电气连接 普通型：标准接线盒;防爆型：M20ｘ1.5内螺纹
技术参数
公称通径 DN2-50
原理结构 直动式
阀体材质 PTFE
密封材料 标准型FKM、其余PTFE
适用流体 强酸、强碱、各类溶剂、超净流体等
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
流体温度 C1:0~60℃,C2:0~90℃ C3-10~150
环境温度 -20℃～+60℃（防爆型-20℃～+150℃）
连接方式 内螺纹 法兰
安装方式 水平，线圈向上（禁止垂直安装）
防护等级 普通线圈IP54，防爆线圈IP65
＊从控制电源输出至电磁阀距离不宜太远，以免影响工作压力。
国家级防爆监督站检验合格，
| 规格参数 | |
|
常闭型
直动式 |
 |

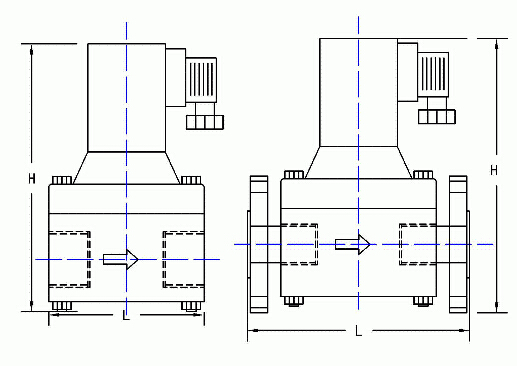

| 型号规格 | 通径[mm] | 连接口 | 工作压力[bar] | Kv值 | 螺纹外形型尺寸［mm］ | 法兰外形型尺寸［mm］ | ||
| L | H | L | H | |||||
| LD6902A | 2 | G1/8 | 0~0.2 0.1~6 | 0.08 | 45 | 85 | ||
| LD6903A | 3 | G1/8 | 0~0.2 0.1~6 | 0.16 | 45 | 85 | ||
| LD6904A | 4 | G1/8 | 0~0.2 0.1~6 | 0.32 | 45 | 85 | ||
| LD6905A | 5 | G1/4 | 0~0.2 0.1~6 | 0.4 | 50 | 95 | ||
| LD6906A | 6 | G1/4 | 0~0.2 0.1~6 | 0.54 | 50 | 95 | ||
| LD6908A | 8 | G3/8 | 0~0.2 0.1~6 | 0.8 | 50 | 95 | ||
| LD6910A | 10 | G3/8 | 0~0.2 0.1~6 | 1.4 | 50 | 95 | ||
| LD6915A | 15 | G1/2 | 0~0.2 0.1~6 | 2.8 | 65 | 130 | 120 | 138 |
| LD6920A | 20 | G3/4 | 0~0.2 0.1~6 | 5.0 | 75 | 150 | 131 | 165 |
| LD6925A | 25 | G 1 | 0~0.2 0.1~6 | 8.0 | 90 | 160 | 165 | 195 |
| LD6932A | 32 | G1 1/4 | 0~0.2 0.1~6 | 12 | 115 | 205 | 195 | 230 |
| LD6940A | 40 | G1 1/2 | 0~0.2 0.1~6 | 16 | 120 | 220 | 205 | 245 |
|
LD6950A |
50 | G 2 | 0~0.2 0.1~6 | 25 | 155 | 260 | 260 | 275 |
规格参数
| 型号规格 | 通径[mm] | 连接口 | 工作压力[bar] | 螺纹外形型尺寸［mm］ | ||
| Kv值 | L | H | ||||
| LD6902A-23 | 2 | G1/8 M8*1 | 0~0.2 0.1~6 | 0.08 | 45 | 95 |
| LD6903A-23 | 3 | G1/8 M8*1 | 0~0.2 0.1~6 | 0.16 | 45 | 95 |
| LD6904A-23 | 4 | G1/8 M8*1 | 0~0.2 0.1~6 | 0.32 | 45 | 95 |
| LD6905A-23 | 5 | G1/4 G3/8 | 0~0.2 0.1~6 | 0.4 | 50 | 97 |
| LD6906A-23 | 6 | G1/4 G3/8 | 0~0.2 0.1~6 | 0.54 | 50 | 97 |
| LD6908A-23 | 8 | G3/8 | 0~0.2 0.1~6 | 0.8 | 50 | 105 |
| LD6910A-23 | 10 | G3/8 | 0~0.2 0.1~6 | 1.4 | 50 | 105 |
| LD6915A-23 | 15 | G1/2 | 0~0.2 0.1~6 | 2.8 | 65 | 130 |
| LD6920A-23 | 20 | G3/4 | 0~0.2 0.1~6 | 5.0 | 75 | 150 |
| LD6925A-23 | 25 | G 1 | 0~0.2 0.1~6 | 8.0 | 90 | 160 |
聚四氟乙烯化工电磁阀--耐化学品性能简略指南
| 种类 | 浓度 | 60℃ | 种类 | 浓度 | 60℃ | 种类 | 浓度 | 60℃ | 种类 | 浓度 | 60℃ |
| 氢氧化钠 | 100 | ○ | 硫酸 | 100 | ○ | 甲酸 | 100 | ○ | 乙醚 | 100 | ○ |
| 氢氧化钾 | 100 | ○ | 铭酸 | 100 | ○ | 乙酸 | 100 | ○ | 笨 | 100 | ○ |
| 氢氧化钙 | 100 | ○ | 硝酸 | 100 | ○ | 丁烷 | 100 | ○ | 甲苯 | 100 | ○ |
| 氢氟酸 | 100 | ○ | 草酸 | 100 | ○ | 环已酮 | 100 | ○ | 异丙醇 | 100 | ○ |
| 盐酸 | 100 | ○ | 柠檬酸 | 100 | ○ | 甲醇 | 100 | ○ | 原油 | 100 | ○ |
| 磷酸 | 100 | ○ | 高锰酸 | 100 | ○ | 乙醇 | 100 | ○ | 煤油 | 100 | ○ |
| 硫酸 | 100 | ○ | 乳酸 | 100 | ○ | 依米 | 100 | ○ | 汽油 | 100 | ○ |
“○”表示耐腐蚀（可以使用），
“△”表示尚耐腐蚀（一般不用，某些特定场合可谨慎使用），
“×”表示不可使用。
以上数据仅供参考，必要时用户可自行查询相应的技术资料。
优化建议：
①流体温度和压力一定要按实际报告给我们，否则虚报高温或压力都会引起配置不当，而影响性能和寿命；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象。
