LD66系列 膜片电磁阀
欧洲风格 品质优良
外观精美 应用广泛
性能稳定 代替进口
应用范围
航天军工、石化电力、造船业、冶金钢铁、电镀涂装、燃气燃油、环保设备、吹灰除尘、分析测量仪器、包装机械、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等控制系统。
技术参数
公称通径 DN8-50
原理结构 分步直动式、先导式
阀体材质 黄铜、SS304
密封材料 NBR、FKM（通径≥15mm）
环境温度 -10℃～+60℃（防爆型-20℃～+50℃）
流体温度 C2：-10℃～90℃
适用流体 气体、液体（无固体杂质）
流体粘度 ≤22mm2/S
连接方式 内螺纹
安装方式 水平安装，线圈向上
功能选项
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
E 防爆型 防爆等级：ExmⅠ/ⅡT4
T 带定时器 可以设定开、关间隔时间
＊防爆型不能带定时器。
电气参数
电源电压 220V AC 50/60Hz 24V DC
先导式功率 AC：通径≤8mm,12VA; ≥22mm,23VA
DC：通径≤8mm,11W;≥22mm,12W
直动式功率 AC：通径≤15mm,23VA; ≥20mm,25VA
DC：通径≤15mm,12W;≥22mm,22W
电压公差 ±10%
电气连接 普通型：标准接线盒
防爆型： M14＊1.5，1.5M导线
规格参数
|
常闭型 2/2NC |
 |
|
型号规格 |
接口G |
通径[mm] |
Cv值 |
最小压差［bar］ |
最大工作压力［bar］ |
||
|
直动式 |
先导式 |
直动式 |
先导式 |
||||
|
LD6610 |
1/4 |
10 |
1.4 |
N0 |
0.2 |
N0 |
10 |
|
LD6610 |
3/8、1/2 |
10 |
1.63 |
N0 |
0.2 |
NO |
10 |
|
LD6615 |
1/2、3/4 |
15 |
2.8 |
N0 |
0.2 |
NO |
10 |
|
LD6620 |
3/4 |
20 |
4.6 |
N0 |
0.2 |
NO |
16 |
|
LD6625A |
1 |
22 |
5.8 |
N0 |
0.2 |
NO |
16 |
|
LD6625B |
1 |
25 |
8.3 |
NO |
0.2 |
NO |
16 |
|
LD6632 |
1 1/4 |
38 |
18 |
NO |
0.5 |
NO |
16 |
|
LD6640 |
1 1/2 |
40 |
21 |
NO |
0.5 |
NO |
16 |
|
LD6650 |
2 |
50 |
32.6 |
NO |
0.5 |
NO |
16 |
| 规格参数 | |
|
常开型 2/2NO |
 |
|
规格 |
接口G |
通径[mm] |
Cv值 |
先导式 |
|
|
最小压差［bar］ |
最大工作压力［bar］ |
||||
|
LD6615-K |
1/2、3/4 |
15 |
2.8 |
0.3 |
10 |
|
LD6620-K |
3/4 |
20 |
4.6 |
0.3 |
16 |
|
LD6625A-K |
1 |
22 |
5.8 |
0.3 |
16 |
|
LD6625B-K |
1 |
25 |
8.3 |
0.3 |
16 |
|
LD6632-K |
1 1/4 |
38 |
18 |
0.5 |
16 |
|
LD6640-K |
1 1/2 |
40 |
21 |
0.5 |
16 |
|
LD6650-K |
2 |
50 |
32.6 |
0.5 |
16 |
| 优化建议：从性能稳定和经济角度考虑，请尽量先用常闭型。 | |||||

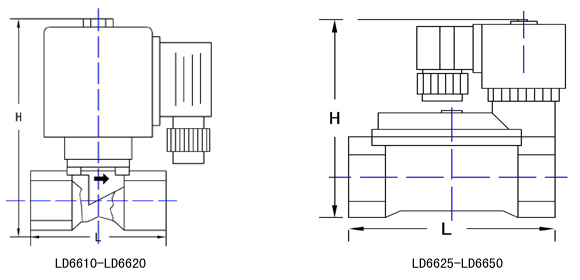

外形尺寸
|
型号规格 |
接口G |
通径[mm] |
黄铜材质[mm] |
不锈钢材质[mm] |
||||||
|
A |
C |
B |
B(常开) |
A |
C |
B |
B(常开) |
|||
|
LD6610 |
3/8、1/2 |
10 |
50 |
38 |
85 |
NO |
52 |
38 |
85 |
NO |
|
LD6615 |
1/2 |
15 |
50 |
38 |
85 |
N0 |
NO |
NO |
NO |
NO |
|
LD6620A |
3/4 |
15 |
60 |
44 |
96 |
NO |
NO |
NO |
NO |
NO |
|
LD6620B* |
3/4 |
20 |
83 |
65 |
117 |
131 |
85 |
60 |
132 |
NO |
|
LD6625A |
1 |
22 |
83 |
65 |
117 |
131 |
85 |
60 |
132 |
NO |
|
LD6625B* |
1 |
24 |
NO |
NO |
NO |
NO |
100 |
70 |
112 |
128 |
|
LD6632 |
1 1/4 |
38 |
133 |
95 |
140 |
154 |
135 |
95 |
132 |
148 |
|
LD6640 |
1 1/2 |
40 |
133 |
95 |
140 |
154 |
135 |
95 |
132 |
148 |
|
LD6650 |
2 |
50 |
160 |
112 |
164 |
178 |
160 |
112 |
145 |
160 |
| 备注：表中LD6620B*不锈钢材质的先式外形尺寸与LD6625B*先导式一样。 | ||||||||||
|
优化建议： ①流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象； ②防爆型线圈内置熔丝管和压敏电阻技术保护元件，确保线圈安全。 |
||||||||||
