应用范围
加热装置、工业炉窑、高温吹灰、干燥设备、钢铁厂、热电厂、纺织印染、化工设备、暖通空调、印刷设备、制药机械、石油化工、电镀涂装、等控制系统。
技术参数
公称通径 DN25-350
原理结构 先导式
阀体材质 铸钢
密封材料 PTFE、紫铜
环境温度 -30℃～+60℃（防爆型-20℃～+50℃）
流体温度 C1:-10~60℃, C2:-20~90℃
适用流体 水、气、油等介质
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
连接方式 法兰式
安装方式 水平，线圈向上（其它方式请咨询)
防护等级 防爆型IP65、普通型IP54
功能选项
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
S 带手动操作 可手动打开或关闭本阀
*国家级防爆监督站检验合格
*防爆型环境温度:-20℃～+50℃,介质温度应在防爆允许范围内。
电气参数
常规电压 220V AC 50/60Hz24V DC
DC：220V、110V、48V、12V
特制电压 AC 50/60Hz：380V110V48V
电压公差 ±10%
电气连接 普通型：标准接线盒;
防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹）
＊选用以上特制电压时工作压力可能变化，请务必先向我司咨询。
| 规格参数 | |
|
常闭型 2/2NC |
 |
|
常开型 2/2NO |
 |
| 材质 |
型号规格 |
通径[mm] |
Kv值 |
最小压差[bar] |
最大工作压力[bar] |
功率[VA/W] |
特制常闭型工作压力范围[bar] |
|
|
常闭型 |
常开型 |
|||||||
| 铸钢 | LD7520 | 20 | 5.4 | 0.5 | ||||
|
LD7525 |
25 |
8.5 |
0.5 |
16 |
10 |
30、40 |
1~25, 3~40 |
|
|
LD7532 |
32 |
14 |
0.5 |
16 |
10 |
30、40 |
1~25, 3~40 |
|
|
LD7540 |
40 |
18 |
0.5 |
16 |
10 |
30 |
1~25, 3~40 |
|
|
LD7550 |
50 |
28 |
0.5 |
16 |
10 |
30 |
1~25, 3~40 |
|
|
LD7565F |
65 |
42 |
1 |
16 |
10 |
30 |
1~25, 5~40 |
|
|
LD7580F |
80 |
65 |
1 |
16 |
10 |
30 |
1~25, 5~40 |
|
|
LD75100F |
100 |
100 |
1 |
16 |
10 |
30 |
1~25, 5~40 |
|
|
LD75125F |
125 |
180 |
1 |
16 |
10 |
30 |
1~25, 5~40 |
|
|
LD75150F |
150 |
250 |
1 |
16 |
10 |
30 |
1~25, 5~40 |
|
|
LD75200F |
200 |
420 |
1.5 |
16 |
10 |
50 |
5~25 |
|
|
LD75250F |
250 |
660 |
1.5 |
16 |
10 |
50 |
5~25 |
|
|
LD75300F |
300 |
890 |
2 |
16 |
10 |
50 |
5~25 |
|
|
LD75350F |
350 |
1060 |
2 |
16 |
10 |
50 |
5~25 |
|
|
备注：表中功率是指工作压力16bar以下时，特制高压功率会有所增加，具体请向我司咨询。 |
||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

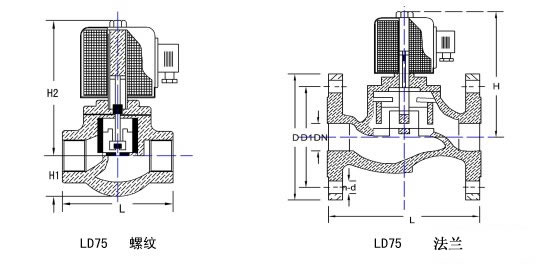

外形尺寸［mm］
