应用范围
本阀主要用于气动控制系统，如控制气缸、气动机械设备、等以气体作为驱动装置的自动化控制。
技术参数
公称通径 DN6-15mm
原理结构 先导式
阀体材质 铝
密封材料 NBR
环境温度 -10℃～+50℃
流体温度 C2组:5℃～50℃
适用流体 空气、氮气
连接方式 内螺纹
安装方式 任意
防护等级 IP65
功能选项
代号 功能名称 功能说明
SE 单电控 一个线圈控制
B 板贴式 板贴式（NAMUR标准）安装
E 防爆型 防爆等级：ExmⅠ/ⅡT4
国家级防爆监督站检验合格
电气参数
电源电压 220V、110V 、24V AC 50/60Hz24V、12V DC
额定功率 普通型AC：4.5VA； DC：3W
防爆型AC：5.5VA； DC：5W
电压公差 ±10%
电气连接 普通型：标准接线盒；防爆型：M14＊1.5、G1/2
规格参数

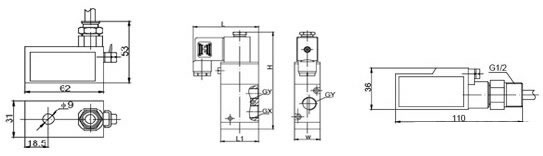

| 型号规格 | 气源接口G | 通径[mm] | 工作压力［bar］ | 外形尺寸[mm] | ||||
| GX进气 | GY排气 | L | L1 | W | H | |||
| LDSE2306 | 1/4 | 1/4 1/8 | 6 | 2~8 | 33 | 27 | 18 | 88 |
| LDSE2308 | 1/4 | 1/4 1/8 | 8 | 2~8 | 67 | 35 | 22 | 105 |
| LDSE2310 | 3/8 | 1/4 3/8 | 10 | 2~8 | 70 | 40 | 27 | 114 |
| LDSE2315 | 1/2 | 1/4 1/2 | 15 | 2~8 | 71 | 50 | 34 | 145 |
备注：
①以上LDSE2306电源连接普通型为引线式，该规格无防爆型，其余规格普通型为标准接线盒；
②表中尺寸为普通型尺寸，防爆型尺寸有所变化，请参考后面防爆线圈尺寸。
优化考虑: 流体介质空气或氮气需经40微米过滤且无腐蚀性，流体应无凝固或结晶现象
