LD69C耐腐蚀PVC先导式电磁阀

　应用范围
聚氯乙烯（PVC）化工电磁阀具有优良的耐腐蚀性能，耐酸（包括稀硝酸）、碱、盐、气体、水等的腐蚀。对无极性的烷烃及强极性的羧酸、醇类有较大的抗溶剂能力。少数氧化性酸在浓度较高时对其有较大的腐蚀作用。

功能选项
代号功能名称功能说明
E 防爆型防爆等级： Ex dⅡBT4。限DN25mm~50mm
K 常开型通电阀关,段电阀开
F 带法兰限DN25mm~50mm
231 三通 1进2出
232 三通 2进1出

电气参数
电源电压　 220V AC 50/60Hz 24V DC
额定功率 AC:35W DC:24W
电压公差　　±10%

技术参数
公称通径 DN2-50
原理结构直动式先导式
阀体材质 PVC
密封材料标准型FKM、其余PTFE
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
适用流体耐酸（包括稀硝酸）、碱、盐、气体、水等的腐蚀流体等
流体温度 C1:0~60℃,
环境温度 -20℃～+60℃
连接方式内螺纹法兰
安装方式水平，线圈向上（垂直安装需咨询）
防护等级普通线圈IP54，防爆线圈IP65
电气连接　　普通型：标准接线盒;防爆型：M20ｘ1.5内螺纹
＊从控制电源输出至电磁阀距离不宜太远，以免影响工作压力。

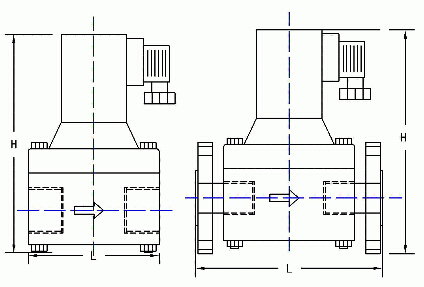

LD69C聚氯乙烯(PVC)耐腐蚀电磁阀内部结构图

规格参数

常闭型

直动式
2/2NC

型号规格	通径[mm]	连接口	工作压力[bar]	Kv值	螺纹外形型尺寸［mm］		法兰外形型尺寸［mm］
型号规格	通径[mm]	连接口	工作压力[bar]	Kv值	L	H	L	W	H
LD6902C	2	G1/8 M8*1	0~0.2 0.1~6	0.08	45	95
LD6903C	3	G1/8 M8*1	0~0.2 0.1~6	0.16	45	95
LD6904C	4	G1/8 M8*1	0~0.2 0.1~6	0.32	45	95
LD6905C	5	G1/4 G3/8	0~0.2 0.1~6	0.4	50	97
LD6906C	6	G1/4 G3/8	0~0.2 0.1~6	0.54	50	97
LD6908C	8	G3/8	0~0.2 0.1~6	0.8	50	105
LD6910C	10	G3/8	0~0.2 0.1~6	1.4	50	105
LD6915C	15	G1/2	0~0.2 0.1~6	2.8	65	130	120	95	138
LD6920C	20	G3/4	0~0.2 0.1~6	5.0	75	150	131	105	165
LD6925C	25	G 1	0~0.2 0.1~6	8.0	90	160	165	115	195
LD6932C	32	G1 1/4	0~0.2 0.1~6	12	115	205	195	140	230
LD6940C	40	G1 1/2	0~0.2 0.1~6	16	120	220	205	150	245
LD6950C	50	G 2	0~0.2 0.1~6	25	155	220	260	165	275

三通规格参数

型号规格	通径[mm]	连接口	工作压力[bar]		螺纹尺寸［mm］
型号规格	通径[mm]	连接口	工作压力[bar]	Kv值	L	H
LD6902C-23	2	G1/8 M8*1	0~0.2 0.1~6	0.08	45	95
LD6903C-23	3	G1/8 M8*1	0~0.2 0.1~6	0.16	45	95
LD6904C-23	4	G1/8 M8*1	0~0.2 0.1~6	0.32	45	95
LD6905C-23	5	G1/4 G3/8	0~0.2 0.1~6	0.4	50	130/120
LD6906C-23	6	G1/4 G3/8	0~0.2 0.1~6	0.54	50	130/120
LD6908C-23	8	G3/8	0~0.2 0.1~6	0.8	55	165/135
LD6910C-23	10	G3/8	0~0.2 0.1~6	1.4	55	165/135
LD6915C-23	15	G1/2	0~0.2 0.1~6	2.8	65	180/150
LD6920C-23	20	G3/4	0~0.2 0.1~6	5.0	75	195/160
LD6925C-23	25	G 1	0~0.2 0.1~6	8.0	95	215/175

备注：H从5~25mm右侧数据位2进1出的高度（代号232）

优化建议：
①流体温度和压力一定要按实际报告给我们，否则虚报高温或压力都会引起配置不当，而影响性能和寿命；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象。
