LD85系列 西德式先导活塞电磁阀
西德风格 品质优良
锻压成型 高温高压
外观精美 替代进口
应用范围
石油化工、电力装备、钢铁、工程机械、工业炉窑、锅炉设备、干燥设备、电镀涂装、环保设备、吹灰除尘、实验装备、纺织印染、暖通空调、水处理等控制系统
技术参数
公称通径 DN15-50mm
原理结构 先导活塞式
阀体材质 黄铜、SS304、（特制SS316请咨询）
最低压差 0.5bar
密封材料 PTFE
环境温度 0℃～+65℃
流体温度 C3:-20℃～120℃，C4:-20℃～180℃
适用流体 气体、液体（无固体杂质）
流体粘度 ≤22mm2/S
连接方式 内螺纹（国标或NPT）、法兰
安装方式 水平安装，线圈向上（其它方式可定制）
防护等级 IP54、IP65（塑封线圈）
功能选项
代号 功能名称 功能说明
K 常开型 通电阀关，断电阀开
A 塑封线圈 IP65,标准接线盒
B 德国线圈 选配德国品牌线圈
电气参数
电源电压 220V、110V、24V AC 50/60Hz24V、12V DC
额定功率 标准型AC：33VA， DC：32W
高温型 AC：30VA， DC：25W
电压公差 ±10%
电气连接 标准接线盒、引线
*C4、C6高温组时配置的是耐高温易散热的金属壳线圈.
| 规格参数 | |
|
常闭型直动式、分步直动式 2/2NC |
 |
|
型号规格 |
接口G |
通径[mm] |
Kv值 |
最大工作压力[bar] |
螺纹式外形尺寸[mm] |
|||||||
|
标准型 |
常闭高压型 |
L |
W |
H |
||||||||
|
常闭 |
常开 |
AC |
DC |
常闭 |
常开 |
散热型 |
||||||
|
LD8515 |
1/2 |
15 |
4.5 |
16 |
8 |
25 |
20 |
75 |
52 |
130 |
148 |
170 |
|
LD8520 |
3/4 |
20 |
9.0 |
16 |
8 |
25 |
20 |
85 |
60 |
140 |
160 |
180 |
|
LD8525 |
1 |
25 |
13 |
16 |
8 |
25 |
20 |
100 |
70 |
148 |
166 |
188 |
|
LD8532 |
1 1/4 |
34 |
26 |
16 |
6 |
25 |
20 |
120 |
90 |
168 |
186 |
208 |
|
LD8540 |
1 1/2 |
40 |
26 |
16 |
6 |
25 |
20 |
120 |
90 |
168 |
186 |
208 |
|
LD8550 |
2 |
50 |
45 |
16 |
6 |
25 |
20 |
150 |
110 |
190 |
230 |
|

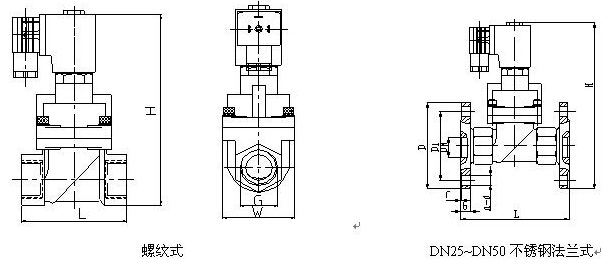

外形尺寸（不锈钢法兰式)
|
通径 |
外形尺寸[mm] |
法兰尺寸[mm] |
||||||
|
L |
H |
H(常开) |
H(散热型) |
D |
D1 |
C |
n-d |
|
|
25 |
135 |
185 |
200 |
225 |
110 |
85 |
14 |
4-φ14 |
|
34 |
160 |
200 |
215 |
240 |
135 |
100 |
15 |
4-φ18 |
|
40 |
160 |
205 |
220 |
245 |
145 |
110 |
15 |
4-φ18 |
|
50 |
200 |
250 |
|
|
160 |
125 |
16 |
4-φ18 |
优化建议：
①本系列目前只有PTFE密封，若是用于常压或常温时有少量泄漏，但高温或高压时密封性较好
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象。
