应用范围
工业炉窑、干燥设备、暖通空调、锅炉设备、制药机械、石油化工、电力装备、钢铁、电镀涂装、环保设备、吹灰除尘、纺织印染、水处理等控制系统。
技术参数
公称通径 DN15-50
原理结构 分步直动式
密封材料 PTFE（特制FKM请先咨询）
阀体材质 黄铜
环境温度 -10℃～+60℃
流体温度 C4: -5~180℃（特制C2:-20~90℃）
适用流体 中性气体、液体,蒸汽、热水、空气等
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
连接方式 内螺纹、法兰
安装方式 水平，线圈向上（禁止垂直安装）
防护等级 普通型IP54
工作压力 0~8bar（特制-1bar真空请先咨询）
电气参数
电源电压 220V 110VAC50/60Hz24V 12VDC
特制 AC 50/60Hz：380V36V
额定功率 通径≤20mm,40W; 通径≥25mm,50W
电压公差 ±10%
电气连接 普通型：标准接线盒
＊选用以上特制电压时工作压力可能变化，请务必先向我司咨询。
常闭型
| 规格参数 | |
|
分步直动式 2/2NC |
 |
|
型号规格 |
通径[mm] |
Kv值 |

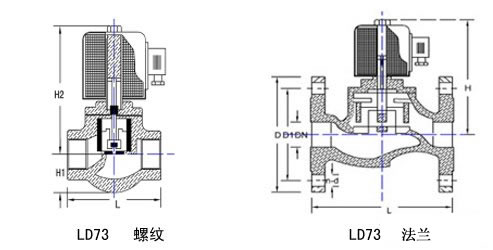

螺纹型尺寸［mm］ |
法兰型尺寸［mm］ |
|||||
|
G |
L |
H |
L |
H |
D1 |
螺丝 |
|||
|
LD7315 |
15 |
2.8 |
1/2〃 |
82 |
150 |
101 |
185 |
Φ65 |
4-Φ12 |
|
LD7320 |
20 |
5.0 |
3/4〃 |
101 |
192 |
107 |
210 |
Φ75 |
4-Φ14 |
|
LD7325 |
25 |
8.5 |
1〃 |
110 |
195 |
106 |
219 |
Φ85 |
4-Φ14 |
|
LD7332 |
32 |
12 |
1 1/4〃 |
118 |
206 |
122 |
240 |
Φ100 |
4-Φ18 |
|
LD7340 |
40 |
18 |
1 1/2〃 |
125 |
209 |
142 |
248 |
Φ110 |
4-Φ18 |
|
LD7350 |
50 |
28 |
2〃 |
128 |
226 |
150 |
255 |
Φ125 |
4-Φ18 |
常开型
| 规格参数 | |
|
分步直动式 2/2NC |
 |
|
型号规格 |
通径[mm] |
Kv值 |
螺纹型尺寸［mm］ |
法兰型尺寸［mm］ |
|||||
|
G |
L |
H |
L |
H |
D1 |
螺丝 |
|||
|
LD7315 |
15 |
3.1 |
1/2〃 |
81 |
150 |
120 |
170 |
Φ65 |
4-Φ12 |
|
LD7320 |
20 |
5.0 |
3/4〃 |
102 |
160 |
125 |
180 |
Φ75 |
4-Φ14 |
|
LD7325 |
25 |
9.5 |
1〃 |
110 |
170 |
125 |
193 |
Φ85 |
4-Φ14 |
|
LD7332 |
32 |
12 |
1 1/4〃 |
136 |
195 |
138 |
250 |
Φ100 |
4-Φ18 |
|
LD7340 |
40 |
21 |
1 1/2〃 |
137 |
200 |
138 |
233 |
Φ110 |
4-Φ18 |
|
LD7350 |
50 |
30 |
2〃 |
141 |
210 |
150 |
244 |
Φ125 |
4-Φ18 |
优化建议：
①流体温度一定要按实际报告给我们，否则虚报高温将会使生产时公差系数和密封配置不当，而引起泄漏；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象
