LD61A/B（23）二通（三通）微型电磁阀
超微设计 体积小巧
精巧美观 品质优良
应用范围
实验装备、分析测量仪器、流体换向、控制气缸、医疗器械、纺织印染、服装机械、印刷设备、喷码机、液压系统、环保设备自动化控制。
技术参数
公称通径 DN1-3mm
原理结构 直动活塞式
阀体材质 黄铜
密封材料 NBR VITON
环境温度 -5℃～+60℃
流体温度 C2组:-5℃～80℃ c3组-5~130℃
适用流体 气体、液体（无固体杂质）
流体粘度 ≤22mm2/S
安装方式 水平，线圈向上（其它方式可定制）
工作压力 二通：0~15bar，三通：0~10bar
功能选项
代号 功能名称 功能说明
略 二通常闭 通电阀开，断电阀关
231 三通换向型 通电：1流向→2，3关闭 断电：1流向→3，2关闭
232 三通排气型 通电：1流向→2，3关闭 断电：2流向→3，1关闭
备注：LD61B型没有三通，LD61A三通顶部为3号口
电气参数
电源电压 220V AC 50/60Hz
24V、12V DC
额定功率 LD61A型AC：3.5VA； DC：3W
LD61B型AC：8VA； DC：6W
电压公差 ±10%
电气连接 标准接线盒
防护等级 IP65

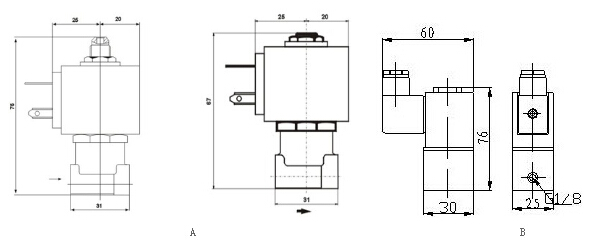

jiegou.jpg)
A B
| 规格参数 |
|
型号规格 |
接口 |
通径（mm） |
KV值 |
压力参数(bar) |
|
|
最小压力 |
最大压力 |
||||
|
LD61A01 |
1/8 |
1 |
0.03 |
0 |
15 |
|
LD61A01.2 |
1/8 |
1.2 |
0.05 |
0 |
12 |
|
LD61A01.5 |
1/8 |
1.5 |
0.11 |
0 |
12 |
|
LD61A02 |
1/8 |
2 |
0.15 |
0 |
10 |
|
LD61A02.5 |
1/8 |
2.5 |
0.20 |
0 |
8 |
|
LD61A03 |
1/8 |
3 |
0.25 |
0 |
5 |
| LD61B02.5 | 1/8 1/4 | 2.5 | 0.23 | 0.5 | 8 |
| LD61A01-23 | 1/8 | 1 | 0.03 | 0 | 10 |
| LD61A01.2-23 | 1/8 | 1.2 |
0.05 |
0 | 10 |
| LD61A01.5-23 | 1/8 | 1.5 | 0.09 | 0 | 8 |
| LD61A02-23 | 1/8 | 2 | 0.15 | 0 | 8 |
| LD61A02.5-23 | 1/8 | 2.5 | 0.20 | 0 | 5 |
| LD61A03-23 | 1/8 | 3 | 0.25 | 0 | 4 |
①流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象；
