技术参数
公称通径 DN1.5-3mm
原理结构 直动活塞式
阀体材质 黄铜、SS304、SS316
密封材料 NBR、FKM、EPDM
环境温度 -10℃～+60℃
流体温度 C2组:-10℃～＋80℃
适用流体 气体、液体
流体粘度 ≤22mm2/S
连接方式 内螺纹（国标、NPT）
安装方式 水平安装，线圈向上
防护等级 IP65
应用范围
实验装备、分析测量仪器、流体换向、控制气缸、医疗器械、纺织印染、焊接设备、服装机械、印刷设备、液压系统、环保设备、石化电力、机器制造、食品工业等自动化控制。
功能选项
代号 功能名称 功能说明
231 换向型 通电：2流向→1，3关闭
断电：2流向→3，1关闭
232 排气型 通电：1流向→2，3关闭
断电：2流向→3，1关闭
E 防爆型 防爆等级：ExmⅠ/ⅡT4
＊防爆型属特制，批量时方可定制，具体请咨询。
电气参数
电源电压 220V、110V、24V AC 50/60Hz，24V、12V DC
电压公差 ±10%
电气连接 普通型：标准接线盒
防爆型： M14＊1.5，1.5M导线
| 规格参数 | |
|
排气型 232 |
 |
|
型号规格 |
接口G |
通径[mm] |
Kv值 |
最大工作 压力［bar］
|
外形尺寸[mm] |
|||
|
AC |
DC |
A |
B |
C |
||||
|
LD6201.5A |
G1/8、1/4 |
1.5 |
0.07 |
8 |
5 |
41 |
29 |
100 |
|
LD6202A |
G1/8、1/4 |
2.0 |
0.14 |
6 |
5 |
41 |
29 |
100 |
|
LD6202.5A |
G1/8、1/4 |
2.5 |
0.21 |
5 |
4 |
41 |
29 |
100 |
|
LD6203A |
G1/8、1/4 |
3.0 |
0.23 |
4 |
3 |
41 |
29 |
100 |
| 规格参数 | |
|
换向型 231 |
 |
|
型号规格 |
接口G |
通径[mm] |
Kv值 |
最大工作 压力［bar］ |
外形尺寸[mm] |
|||
|
AC |
DC |
A |
B |
C |
||||
|
LD6201.5A |
G1/8、1/4 |
1.5 |
0.07 |
12 |
8 |
41 |
29 |
100 |
|
LD6202A |
G1/8、1/4 |
2.0 |
0.14 |
10 |
7 |
41 |
29 |
100 |
|
LD6202.5A |
G1/8、1/4 |
2.5 |
0.21 |
8 |
6 |
41 |
29 |
100 |
|
LD6203A |
G1/8、1/4 |
3.0 |
0.23 |
7 |
5 |
41 |
29 |
100 |

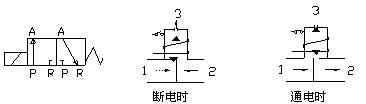

代号说明：上面流向示意图中１相当于平时２通阀的进口。
优化考虑：
①若需防爆型，请向我司提供相关参数，进行咨询后再选定；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象；
③防爆型线圈内置熔丝管和压敏电阻技术保护元件，确保线圈安全。
