技术参数
气缸形式 双作用、单作用
环境温度 -20℃～+80℃
气源压力 双作用4~8bar、单作用5~8bar
技术参数
*三维偏心结构，磨损小、密封性好
*多层密封、硬密封、金属密封多种选择
*具有耐高温、耐高压、耐腐蚀性能
功能选项
防 爆 型 防爆等级:dIIBT4
信号反馈 X1机械式无源信号，X2有源信号
带加热器 可在潮湿环境干燥执行器内元件
手动功能 电动执行器带有手动开阀、关阀功能
调 节 型 输入4~20mA信号，实现球阀调节功能
附件选项
回 讯 器 也叫限位开关，远程反馈开关信号
电 磁 阀 双作用选二位五通、单作用选二位三通
三 联 件 可对气源稳压、过滤、气缸加润滑油
电气定位器 输入4~20mA信号，实现球阀调节功能
备注：气缸参数请另参考所选配的气动执行器资料
阀体参数
公称压力 PPN6、N10、PN16、PN25、PN40
连接方式 对夹式、法兰标准：JB、GB（特选ANSI、JIS）
阀体材质 WCB、SS304、SS316、SS316L
碟板材质 WCB、SS304、SS316、SS316L
密封材料 Y(多层或混合硬密封)、S(不锈钢金属密封)
C6: -30℃～250℃（Y）
工作温度 C7: -30℃～350℃（S)
C8: -40℃～400℃（S)
C9: -40℃～450℃（S)
标准规范
* 法兰标准：GB9113、GB9113、GB9115
* 检测与试验：GB/T13927-1992、B/T 9092-1999
* 设计标准：JB-T 8527-1997
* 结构长度：GB/T 12221

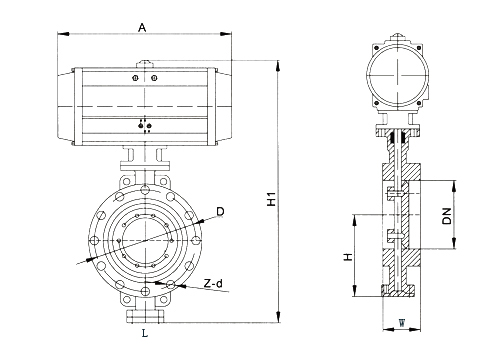

外形尺寸(mm)
|
规格型号 |
通径 |
W |
L |
D |
D1 |
H |
H1 |
H2 |
A |
Z-d |
执行器 |
|
LDBUB50 |
50 |
108 |
150 |
165 |
125 |
112 |
|
134 |
196.5 |
4-18 |
LDP-083 |
|
LDBUB65 |
65 |
112 |
170 |
185 |
145 |
115 |
|
145 |
241 |
4-18 |
LDP-092 |
|
LDBUB80 |
80 |
114 |
180 |
200 |
160 |
120 |
|
158 |
263.5 |
8-18 |
LDP-105 |
|
LDBUB100 |
100 |
127 |
190 |
220 |
180 |
138 |
548 |
181 |
319 |
8-18 |
LDP-125 |
|
LDBUB125 |
125 |
140 |
200 |
250 |
210 |
164 |
605 |
198 |
390 |
8-18 |
LDP-140 |
|
LDBUB150 |
150 |
140 |
210 |
285 |
240 |
175 |
653 |
223 |
449 |
8-22 |
LDP-160 |
|
LDBUB200 |
200 |
152 |
230 |
340 |
295 |
200 |
772 |
223 |
449 |
8-22 |
LDP-160 |
|
LDBUB250 |
250 |
165 |
250 |
395 |
350 |
243 |
866 |
256 |
515 |
12-22 |
LDP-190 |
|
LDBUB300 |
300 |
178 |
270 |
445 |
400 |
250 |
964 |
281 |
560 |
12-22 |
LDP-210 |
|
LDBUB350 |
350 |
190 |
290 |
505 |
460 |
280 |
1068 |
281 |
560 |
16-22 |
LDP-210 |
|
LDBUB400 |
400 |
216 |
310 |
565 |
515 |
305 |
1108 |
281 |
560 |
16-22 |
LDP-210 |
|
LDBUB450 |
450 |
222 |
330 |
615 |
565 |
350 |
1177 |
306 |
654 |
20-26 |
LDP-240 |
|
LDBUB500 |
500 |
291 |
350 |
670 |
620 |
380 |
1289 |
346 |
725 |
20-26 |
LDP-270 |
|
LDBUB600 |
600 |
267 |
390 |
780 |
725 |
445 |
1439 |
374 |
745 |
20-30 |
LDP-300 |
|
LDBUB700 |
700 |
292 |
430 |
892 |
840 |
480 |
1494 |
374 |
745 |
24-30 |
LDP-300 |
|
LDBUB800 |
800 |
318 |
470 |
1015 |
950 |
530 |
1718 |
428 |
860 |
24-33 |
LDP-350 |
|
LDBUB900 |
900 |
330 |
510 |
1115 |
1050 |
580 |
1818 |
428 |
860 |
28-33 |
LDP-350 |
|
LDBUB1000 |
1000 |
410 |
550 |
1230 |
1160 |
650 |
2041 |
506 |
918 |
28-36 |
LDP-400 |
|
LDBUB1200 |
1200 |
470 |
630 |
1455 |
1380 |
760 |
1176 |
506 |
918 |
32-39 |
LDP-400 |
特点：
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹过到理想化，密封面相互之间无摩擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性，耐腐蚀性、耐高温和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能；
2、三偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏；
3、耐高压、耐磨损、使用寿命长等。
