LDBCL气动塑胶球阀

性能优势
*中线结构，密封性好、阻力小
*轴阀杆，紧密度高、摩擦小
*外形轻巧，节约成本、流量大

技术参数
 气缸形式  双作用、单作用
 环境温度  -20℃～+80℃
 气源压力  双作用4~8bar、单作用5~8bar

 功能选项
 防 爆 型  防爆等级:dIIBT4
 信号反馈  X1机械式无源信号，X2有源信号
 带加热器  可在潮湿环境干燥执行器内元件
 手动功能  电动执行器带有手动开阀、关阀功能
 调 节 型  输入4~20mA信号，实现球阀调节功能

 标准规范
 * 法兰标准：GB9113、GB9113、GB9115
 * 检测与试验：GB/T13927-1992、B/T 9092-1999
 * 设计标准：JB-T 8527-1997

 阀体参数
 公称压力  PN16、PN25、PN40
 连接方式  内螺纹
 阀体材质  UPVC, CPVC, PP, PVDF, ABS
 阀    杆  UPVC, CPVC, PP, PVDF, ABS
 密    封  PTFE
 球    体  UPVC, CPVC, PP, PVDF, ABS
 工作温度  C7: -20℃～80℃（S)

 附件选项
 回 讯 器  也叫限位开关，远程反馈开关信号
 电 磁 阀  双作用选二位五通、单作用选二位三通
 三 联 件  可对气源稳压、过滤、气缸加润滑油
 电气定位器 输入4~20mA信号，实现球阀调节功能
 备注：气缸参数请另参考所选配的气动执行器资料

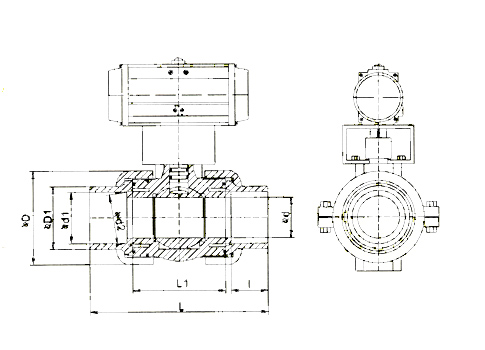

阀体尺寸(mm)

备注：
1.表带＊尺寸为备选尺寸，如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
2.表中气动头型号为L型三通的常规配置，T型三通原则上执行器配置应加大一档，具体请向我们咨询；
3.若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
