LDBUAP气动对夹式软密封蝶阀

关键词：LDBUAP,气动,夹式,密封,蝶阀,性能,优势,中线,结构

性能优势： *中线结构,密封性好、阻力小 *轴阀杆,紧密度高、摩擦小 *外形轻巧,节约成本、流量大外形尺寸(mm) 规格型号通径 D D1 H H1 A C N-d 执行器 LDBUA50 50 52.9 120 274 80 173 42 4-23 LDP-063 LDBUA65 65 65.4 136.2 300 89 190 44.7 4-26.5 LDP-07...

咨询热线：400-0458-588

性能优势：
*中线结构,密封性好、阻力小
*轴阀杆,紧密度高、摩擦小
*外形轻巧,节约成本、流量大

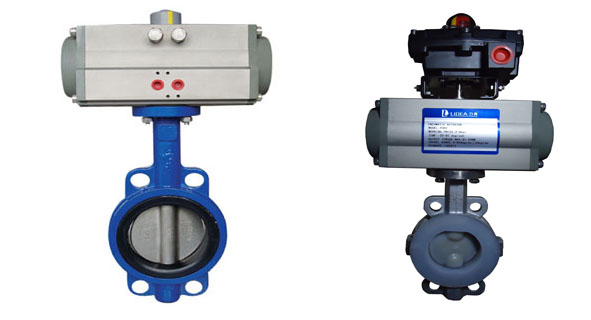

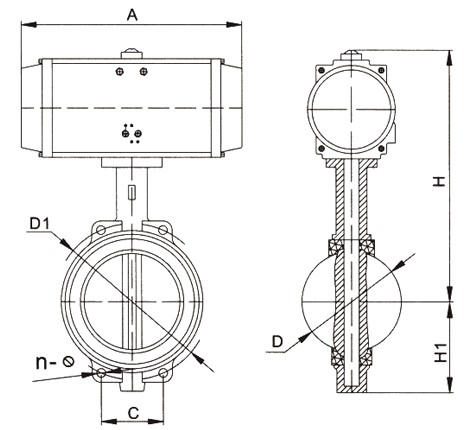

LDBUAP气动阀外形结构图 LDBUAP气动对夹式软密封蝶阀内部结构图

外形尺寸(mm)

规格型号	通径	D	D1	H	H1	A	C	N-d	执行器
LDBUA50	50	52.9	120	274	80	173	42	4-23	LDP-063
LDBUA65	65	65.4	136.2	300	89	190	44.7	4-26.5	LDP-075
LDBUA80	80	78.8	160	315	95	196.5	45.2	8-18	LDP-083
LDBUA100	100	104	185	345	114	241	52.1	4-24.5	LDP-092
LDBUA125	125	123.3	215	371	127	263.5	54.4	4-23	LDP-105
LDBUA150	150	155.6	238	407	139	319	55.8	4-25	LDP-125
LDBUA200	200	202.5	295	441	175	319	60.8	4-25/4-23	LDP-125
LDBUA250	250	250.5	357	490	203	390	65.6	4-29	LDP-140
LDBUA300	300	301.6	407	560	242	449	76.9	4-29	LDP-160
LDBUA350	350	333.3	467	591	267	449	76.5	4-30	LDP-160
LDBUA400	400	389.6	515/525	656	309	15	86.5	4-26/4-30	LDP-190
LDBUA450	450	440.51	565/585	703	328	560	105.6	4-26/4-30	LDP-210
LDBUA500	500	491.5	620/650	783	361	654	131.8	4-26/4-33	LDP-240
LDBUA600	600	592.5	725/770	908	459	725	152	20-30/20-33	LDP-270
LDBUA700	700	695	840	970	520	725	163	24-30/20-36	LDP-270
LDBUA800	800	794.7	950	1046	591	742	188	24-33/24-39	LDP-300
LDBUA900	900	864.7	1050	1148	656	860	203	24-33	LDP-350
LDBUA1000	1000	965	1160	1310	721	918	213	24-36	LDP-400

特点：

1􀉺小型轻便，容易拆装及维修，并可在任意位置安装。
2􀉺结构简单，紧凑，90°回转启闭迅速。
3􀉺操作扭矩小，省力轻巧。
4􀉺流量特性趋于直线，调节性能好。
5􀉺启闭试验次数多达数万次，寿命长。
6􀉺达到完全密封，气体试验泄漏为零。
7􀉺选择不同零部件材质，可适用多种介质。
