性能优势
*中线结构，密封性好、阻力小
*轴阀杆，紧密度高、摩擦小
*外形轻巧，节约成本、流量大
技术参数
气缸形式 双作用、单作用
环境温度 -20℃～+80℃
气源压力 双作用4~8bar、单作用5~8bar
功能选项
防 爆 型 防爆等级:dIIBT4
信号反馈 X1机械式无源信号，X2有源信号
带加热器 可在潮湿环境干燥执行器内元件
手动功能 电动执行器带有手动开阀、关阀功能
调 节 型 输入4~20mA信号，实现球阀调节功能
标准规范
* 法兰标准：GB9113、GB9113、GB9115
* 检测与试验：GB/T13927-1992、B/T 9092-1999
* 设计标准：JB-T 8527-1997
阀体参数
公称压力 PN16、PN25、PN40
连接方式 法兰标准：JB、GB（特选ANSI、JIS）
阀体材质 UPVC, CPVC, PP, PVDF, ABS
阀 杆 SUS410
O型 圈 EPDM, FPML
工作温度 C7: -20℃～80℃（S)
附件选项
回 讯 器 也叫限位开关，远程反馈开关信号
电 磁 阀 双作用选二位五通、单作用选二位三通
三 联 件 可对气源稳压、过滤、气缸加润滑油
电气定位器 输入4~20mA信号，实现球阀调节功能
备注：气缸参数请另参考所选配的气动执行器资料

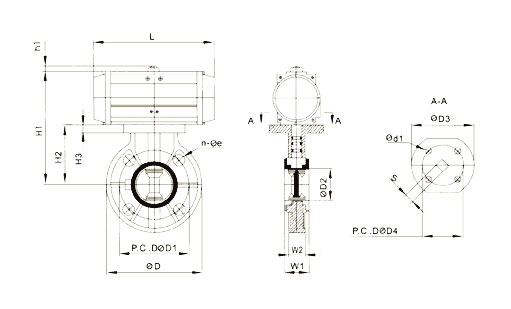

阀体尺寸(mm)
|
型号规格 |
通径 |
D |
D2 |
D3 |
H2 |
H3 |
W1 |
W2 |
|
LDBCF50 |
50 |
165 |
56.5 |
105 |
103 |
13 |
43 |
29 |
|
LDBCF65 |
65 |
185 |
69.5 |
120 |
113 |
13 |
46 |
31 |
|
LDBCF80 |
80 |
200 |
79.5 |
123 |
115 |
13 |
46 |
31 |
|
LDBCF100 |
100 |
229 |
102.5 |
135 |
135.5 |
13 |
56 |
40 |
|
LDBCF125 |
125 |
257 |
130 |
164 |
165 |
15 |
69 |
50 |
|
LDBCF150 |
150 |
285 |
152 |
169 |
177 |
19 |
70.5 |
54 |
|
LDBCF200 |
200 |
343 |
203 |
201 |
210 |
21 |
85 |
69 |
|
LDBCF250 |
250 |
411 |
255 |
205 |
242 |
22 |
109 |
88 |
|
LDBCF300 |
300 |
490 |
309.5 |
237 |
302 |
26 |
122 |
103.5 |
|
LDBCF350 |
350 |
533 |
365 |
236 |
300 |
25 |
127 |
113 |
|
LDBCF400 |
400 |
597 |
406 |
300 |
350 |
32 |
168 |
153 |
|
LDBCF450 |
450 |
635 |
452 |
335 |
370 |
35 |
189.5 |
163 |
|
LDBCF500 |
500 |
699 |
502 |
335 |
400 |
40 |
189 |
171 |
|
LDBCF600 |
600 |
813 |
603 |
335 |
465 |
46 |
209 |
191 |
备注：
1.如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表；
2.表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
