LDBUCP法兰式硬密封蝶阀/气动阀

LDBUCP法兰式硬密封蝶阀/气动阀
性能优势	技术参数
*三维偏心结构，磨损小、密封性好	气缸形式  双作用、单作用
*多层密封、硬密封、金属密封多种选择	环境温度  -20℃～+80℃
*具有耐高温、耐高压、耐腐蚀性能	气源压力  双作用4~8bar、单作用5~8bar
功能选项	标准规范
防 爆 型  防爆等级:dIIBT4	* 法兰标准：GB9113、GB9113、GB9115
信号反馈  X1机械式无源信号，X2有源信号	* 检测与试验：GB/T13927-1992、B/T 9092-1999
带加热器  可在潮湿环境干燥执行器内元件	* 设计标准：JB-T 8527-1997
手动功能  电动执行器带有手动开阀、关阀功能	* 结构长度：GB/T 12221
调 节 型  输入4~20mA信号，实现球阀调节功能	阀体参数
	公称压力  PPN6、N10、PN16、PN25、PN40
附件选项	连接方式  法兰 JB、GB（特选ANSI、JIS）
回 讯 器  也叫限位开关，远程反馈开关信号	阀体材质  WCB、SS304、SS316、SS316L
电 磁 阀  双作用选二位五通、单作用选二位三通	碟板材质  WCB、SS304、SS316、SS316L
三 联 件  可对气源稳压、过滤、气缸加润滑油	密封材料  Y(多层或混合硬密封)、S(不锈钢金属密封)
工作温度
C6: -30℃～250℃（Y）	C7: -30℃～350℃（S)
C8: -40℃～400℃（S)	C9: -40℃～450℃（S)
备注：气缸参数请另参考所选配的气动执行器资料

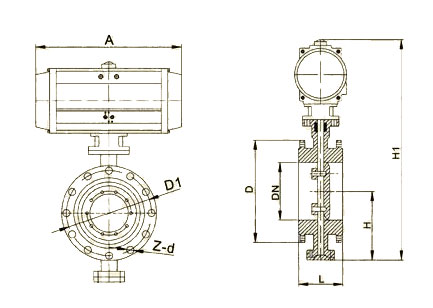

<table width="700" border="1" align="center" cellpadding="0" cellspacing="0" bordercolor="#ffffff" bgcolor="#e4f0f8" "="">  外形尺寸(mm)

规格型号

通径

L

D

H

H1

A

Z-d

执行器

LDBUC50

50

43

125

115



196.5

4-18

LDP-083

LDBUC65

65

46

145

115



241

4-18

LDP-092

LDBUC80

80

64

160

120



263.5

8-18

LDP-105

LDBUC100

100

64

180

138

548

319

8-18

LDP-125

LDBUC125

125

70

210

164

605

390

8-22

LDP-140

LDBUC150

150

76

240

175

653

449

8-22

LDP-160

LDBUC200

200

89

295

200

772

449

8-22

LDP-160

LDBUC250

250

114

350

243

866

515

12-22

LDP-190

LDBUC300

300

114

400

250

964

560

12-22

LDP-210

LDBUC350

350

127

460

280

1068

560

16-22

LDP-210

LDBUC400

400

140

515

305

1108

560

16-22

LDP-210

LDBUC450

450

152

565

350

1177

654

20-26

LDP-240

LDBUC500

500

152

620

380

1289

725

20-26

LDP-270

LDBUC600

600

154

725

445

1439

745

20-30

LDP-300

LDBUC700

700

165

840

480

1494

745

24-30

LDP-300

LDBUC800

800

190

950

530

1718

860

24-33

LDP-350

LDBUC900

900

203

1050

580

1818

860

28-33

LDP-350

LDBUC1000

1000

216

1160

650

2041

918

28-36

LDP-400

LDBUC1200

1200

254

1380

760

1176

918

32-39

LDP-400

特点：

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹过到理想化，密封面相互之间无摩擦、无干涉

，加之密封材料选择得当，从而使蝶阀的密封性，耐腐蚀性、耐高温和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能；

2、三偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏；

3、耐高压、耐磨损、使用寿命长等。
