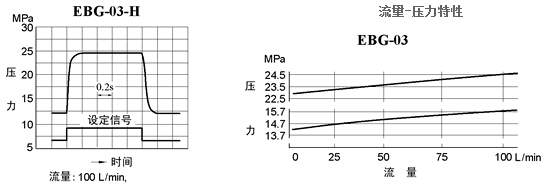

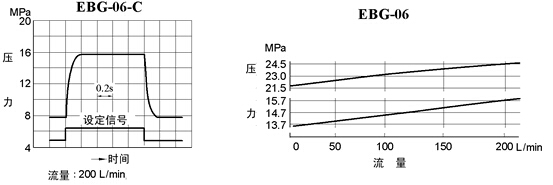

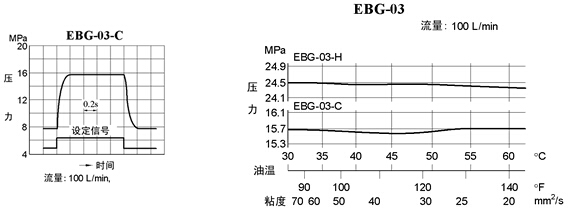

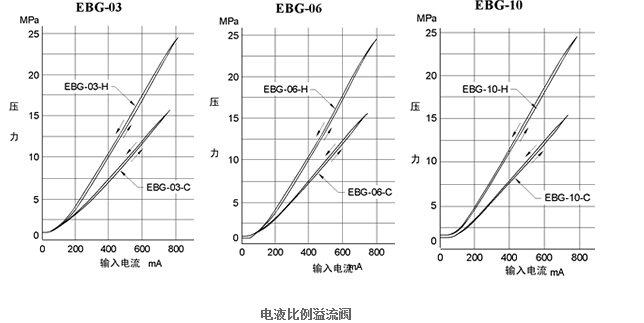

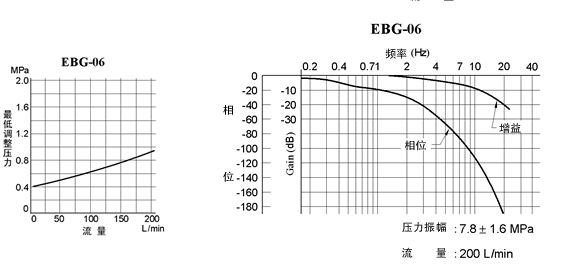

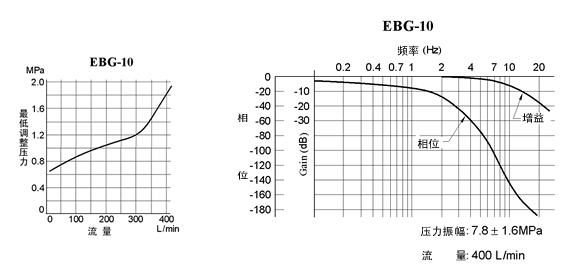

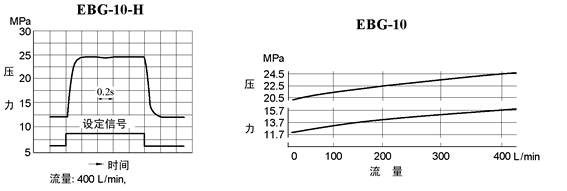

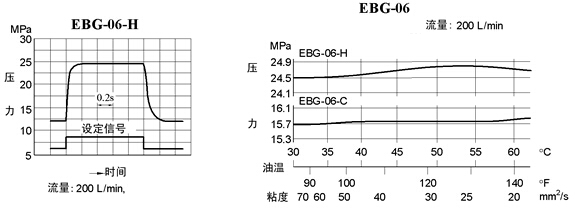

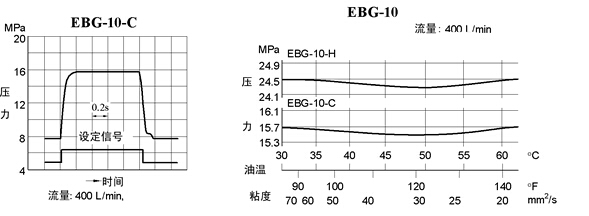

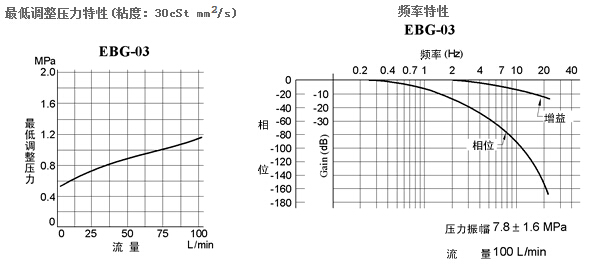

规格
| 项目 | EBG-03-*-*-50 | EBG-06-*-*-50 | EBG-10-*-*-50 |
| 最高使用压力 MPa | 250 | 25 | 25 |
| 最大流量 L/min | 100 | 200 | 400 |
| 最小流量 L/min | 3 | 3 | 3 |
| 压力调整范围 MPa | 参阅型号说明 | ||
| 额定电流 mA |
EBG-03-C:770 |
EBG-06-C:750 |
EBG-10-C:730 |
| 线圈电阻 Ω | 10 | 10 | 10 |
| 滞后 | 2%以下 | 2%以下 | 2%以下 |
| 重复性 | 1% | 1% | 1% |
| 质量 kg | 5.6 | 6.3 | 10 |
型号说明
| EB | G | -03 | -C | T | -50 |
| 系列号 | 连接型式 | 公称尺寸 |
压力调整范围 |
T口节流 | 设计号 |
|
EB:电液比例 溢流阀 |
G：板式连接 | 03 |
C：*-160 H:*-250 |
无符号： T：无安全阀 |
50 |
| 06 | |||||
| 10 |
附件
-
安装螺钉
型号 内六角螺钉 EBG-03 M12×40L……4个 EBG-06 M16×50L……4个 EBG-10 M20×60L……4个
专用功率放大器
为得到稳定的性能，请使用油研制造的专用功率广大器
型号：AME-D-10-*-20
SK1022-*-*-11
底板
| 阀型号 | 底板型号 |
连接口径 RC（旧表示PT） |
质量 kg |
| EBG-03 | BGM-03-20 | 3/8 | 2.4 |
| BGM-03X-20 | 1/2 | 3.1 | |
| EBG-06 | BGM-06-20 | 3/4 | 4.7 |
| BGM-06X-20 | 1 | 5.7 | |
| EBG-10 | BGM-10-20 | 1 1/4 | 8.4 |
| BGM-10X-20 | 1 1/2 | 10.3 |
使用注意事项
- 小流量时，设定压力往往不稳定，请在3L/min以上使用。
-
安全阀
安全阀的设定压力为：EBX-03在50L/min时，压力调整范围上限加1.5MPa；06在100L/min时，加1.5MPa；10在200L/min时，加2.5MPa，使用压力的上限低或使用流量的上限不同时，请用下式规定、调整安全阀的设定压力。

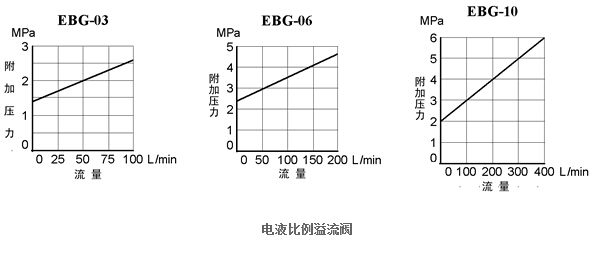

设定压力=（使用压力上限）+（下图附加压力）
调整设定压力时，逆时针转动安全阀的压力调整螺钉，则压力下降。调整后，请务必拧紧锁紧螺母。
密封件、先导阀表
先导阀一览表
| 主阀型号 | 先导阀型号 |
| EBG-03-C-50 | EDG-01V-C-1-PNT09-50 |
| EBG-03-H-50 | EDG-01V-H-1-PNT09-50 |
| EBG-03-C-T-50 | EDG-01V-C-PNT09-50 |
| EBG-03-H-T-50 | EDG-01V-H-PNT09-50 |
| EBG-06-C-50 | EDG-01V-C-1-PNT10-50 |
| EBG-06-H-50 | EDG-01V-H-1-PNT10-50 |
| EBG-06-C-T-50 | EDG-01V-C-PNT10-50 |
| EBG-06-H-T-50 | EDG-01V-H-PNT10-50 |
| EBG-10-C-50 | EDG-01V-C-1-PNT11-5003 |
| EBG-10-H-50 | EDG-01V-H-1-PNT11-5003 |
| EBG-10-C-T-50 | EDG-01V-C-PNT11-5003 |
| EBG-10-H-T-50 | EDG-01V-H-PNT11-5003 |
密封件表
| 件号 | 零件名称 | 零件型号 | 数量 | ||
| EBG-03 | EBG-06 | EBG-10 | |||
| 11 | O形圈 | JISB2401-1B-P32 | JISB2401-1B-P32 | JISB2401-1B-P42 | 1 |
| 12 | O形圈 | JISB2401-1B-P28 | JISB2401-1B-P28 | JISB2401-1B-P28 | 1 |
| 13 | O形圈 | JISB2401-1B-P9 | JISB2401-1B-P11 | JISB2401-1B-P9 | 1 |
| 14 | O形圈 | JISB2401-1B-P9 | JISB2401-1B-P9 | JISB2401-1B-P9 | 2 |
| 15 | O形圈 | AS568-024 | AS568-024 | AS568-128 | 1 |
| 16 | O形圈 | JISB2401-1B-P18 | JISB2401-1B-P28 | JISB2401-1B-P32 | 2 |
