CRT-CRG-03-06-10油研型直角单向液压阀



JIS液压符号

规格

型号		额定流量	最高使用压力	开启压力	质量
管式连接	CRT-03-*-50	40	25	0.04 0.35 0.5	0.9
	CRT-06-*-50	125			1.7
	CRT-10-*-50	250			5.6
板式连接	CRG-03-*-50	40	25	0.04 0.35 0.5	1.7
	CRG-06-*-50	125			2.9
	CRG-10-*-50	250			5.5

　　 额定流量是指开启压力0.04MPa，使用油比重0.85，粘度20cSt时自由流动压力下降值最高（最大）为0.3MPa时的大概流量。

型号说明

F-	CR	T	-03	-04	-50
特殊密封	系列号	连接形式	公称尺寸	开启压力	设计号
F：仅在使用 磷酸酯 工作液时 标注	CR：直角 单向阀	T：管式连接	03	04：0.04 35:0.35 50:0.5	50
			06
			10
		G：板式连接	03	04：0.04 35:0.35 50:0.5
			06
			10

还可提供下表型号的法兰连接型式的阀

型号	额定流量 L/min	最高使用压力 MPa
CRF-10-※-50	300	25
CRF-16-※-50	600	25
CRF-24-※-50	1300	25

底板

使用底板时，请按下表型号订货，不使用底板时阀安装表面精度为：平面度0.013mm, 表面精度为1.6×10^-3mm。

型号	底板型号	连接尺寸Rc	质量kg
CRG-03	CRGM-03-50	3/8	1.6
	CRGM-03X-50	1/2	1.6
CRG-06	CRGM-06-50	3/4	2.4
	CRGM-06X-50	1	3.0
CRG-10	CRGM-10-50	1 1/4	4.8
	CRGM-10X-50	1 1/2	5.7

附件

• 安装螺钉

  型号	内六角螺钉	数量
  CRG-03	M10×45L	4
  CRG-06	M10×50L	4
  CRG-10	M10×55L	6

外形尺寸

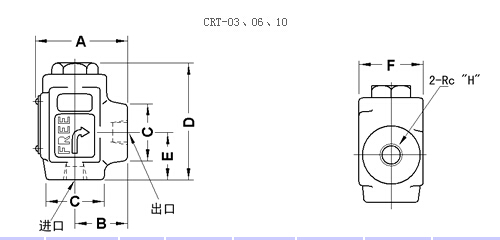

CRT-03、06、10




型号	A	B	C	D	E	F	H
CRT-03	62	36	φ38	80.5	33	44	3/8
CRT-06	74	45	φ54	104.5	49	54	3/4
CRT-10	107	65	□80	130	65	80	11/4

直角单向阀

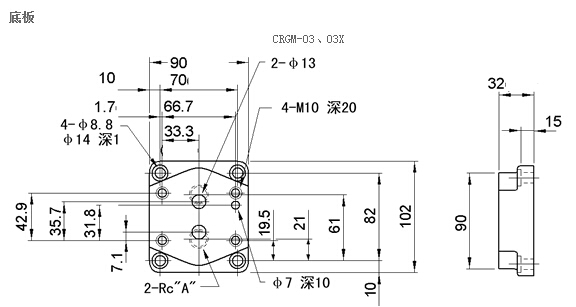

底板

CRGM-03、03X





底板型号	A
CRGM-03-50	3/8
CRGM-03X-50	1/2

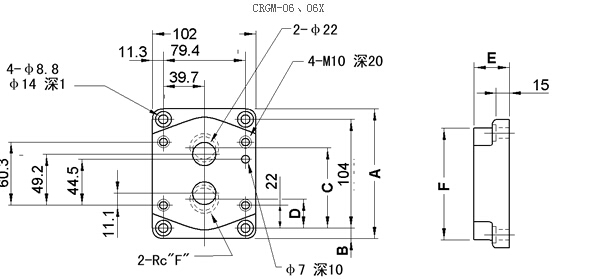

CRGM-06、06X

底板型号	A	B	C	D	E	F
CRGM-06-50	124	10	77	27	36	3/4
CRGM-06X-50	136	16	82.3	22	45	1

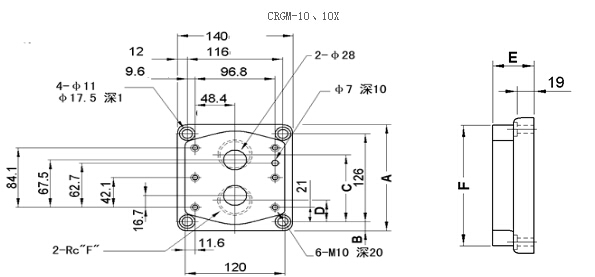

底板

底板型号	A	B	C	D	E	F
CRGM-10-50	150	12	96	30	45	1 1/4
CRGM-10X-50	177	25.5	104	22	50	1 1/2

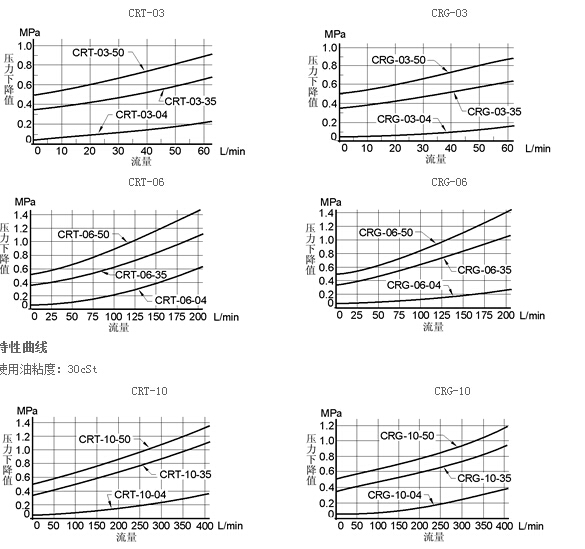

特性曲线

密封件表

件号	零件名称	零件型号			数量
		CRT-03	CRT-06	CRT-10
7	O型圈	JIS B 2401 -1B-P21	JIS B 2401 -1B-P24	JIS B 2401 -1B-P32	1

CRG-03、06、10

件号	零件名称	零件型号			数量
		CRT-03	CRT-06	CRT-10
7	O型圈	JIS B 2401 -1B-P21	JIS B 2401 -1B-P24	JIS B 2401 -1B-P32	1
8	O型圈	JIS B 2401 -1B-P18	JIS B 2401 -1B-P28	JIS B 2401 -1B-P32	2
