油研型EFBG03-125液压阀

油研型 电液比例溢流阀流量复合阀EFBG03-125

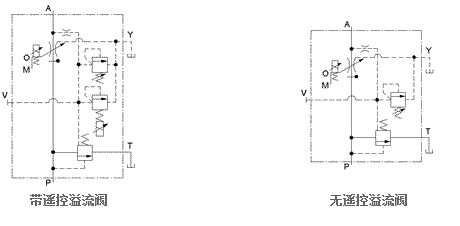

JIS液压符号

规格

项目		EFBG-03-125-*-26	EFBG-06-250-*-15	EFBG-10-500-*-15
最高使用压力　MPa		25	25	25
最大流量　L/min		125	250	500
流量调整范围　L/min		1～125	2.5～250	5～500
流 量 控 制	额定电流 mA	680	580	700
	线圈电阻 Ω	43.5	43.5	43.5
	阀压差　MPa	0.6	0.7	0.9
	滞环	7%以下	7%以下	7%以下
	重复性	1%	1%	1%
压 力 控 制	压力调整范围MPa	C:1.4～14 H:1.4～21	C:1.5～14 H:1.5～21	C:1.6～14 H:1.6～21
	额定电流mA	C：710 H：770	C：690 H：730	C：690 H：690
	线圈电阻Ω	10	10	10
	滞环	3%以下	3%以下	3%以下
	重复性	1%	1%	1%
质量 kg		参照F-40～F-42

1.压力控制参数适用于带比例遥控溢流阀的阀（例：EFBG-03-125-*-15）。
2.不带比例遥控溢流阀的阀（例：EFBG-03-125-*-15）的压力调整范围从最小调整压力到25MPa。

型号说明

EFB	G	-03	-125	-C	-15
系列号	连接型式	公称尺寸	最大调整 流量 L/min	比例遥控溢流阀 的压力调整范围	设计号
EFB:电液 比例溢流流量 控制阀	G：板式 连接	03	125	C，H：参照规格 无符号：无遥控溢流 并带安全阀	15
		06	250		15
		10	500		15

附件

• 安装螺钉

  型号	内六角螺钉
  EFBG-03	M10×100L……4个
  EFBG-06	M16×130L……4个
  EBFG-10	M20×160L……4个

专用功率放大器

为得到稳定的性能，请使用油研制造的专用功率广大器

型号	功率广大器型号
	流量控制用	压力控制用
EFBG-03-125-15 EFBG-06-250-15 EFBG-10-500-15	AME-D-S-*-32 AME-DF-S-*-22 AME-T-S-*-22	------
EFBG-03-*-C(H)-15 EFBG-06-*-C(H)-15 EFBG-10-*-C(H)-15	AME-D2-H1-*-12

底板

阀型号	底板型号	连接尺寸RC （旧表示PT）	质量kg
EFBG-03	EFBGM-03Y-20	3/4	6
	EBFGM-03Z-20	1	6
EFBG-06	EFBGM-06X-20	1	12.5
	EFBGM-06Y-20	1 1/4	16
EFBG-10	EFBGM-10Y-10	1 1/2，2管法兰安装	37

使用底板请按上面的型号订货，不使用底板时，阀安装面的加工精度为：平面度0.013mm，表面粗糙度为0.0016mm。
订EFBGM-10Y时请参照F-2页的“F3型法兰”订货。

使用注意事项

• 泄油背压
  请在0.2MPa以下使用。
• 在压力控制状态下溢流阀通过流量为小流量
  小流量时，设定压力常常不稳定，所以公称为03、06时，通过流量应在10L/min以上；公称尺寸10时，应15L/min以上。油箱背压请限定在0.5MPa以下。
• 安全阀的设定压力
  安全阀的压力设定为最高调整压力加2MPa。请按实际使用压力进行适当调整。调整设定压力时，逆时针转动安全阀的压力调整螺钉，则压力下降，调整后，请务必拧紧锁紧螺母。

40Ω-10Ω系列电液比例溢流流量控制阀

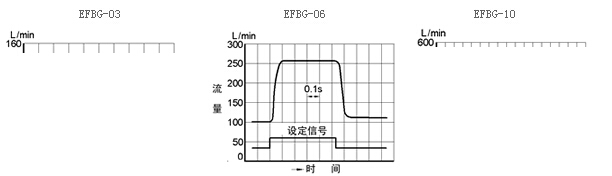

流量控制系统的阶跃响应特性（例）

这一特性的值是阀单机的测定值，所以该特性因各系统不同而异。

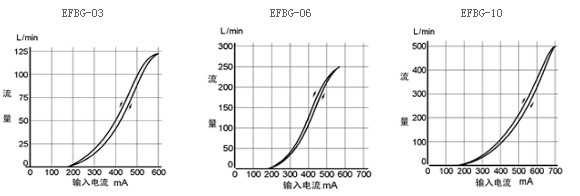

输入电流-流量特性

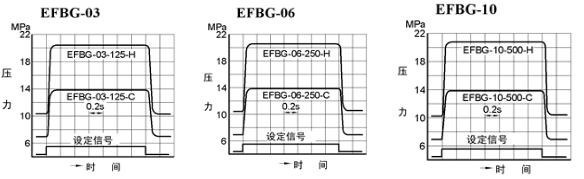

压力控制系统的阶跃响应特性（例）

这一特性的值是阀单机的测定值。所以该特性因各系统不同而异。

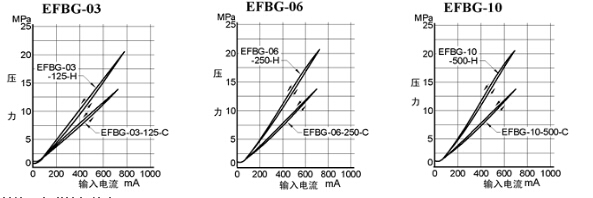

输入电流-压力特性

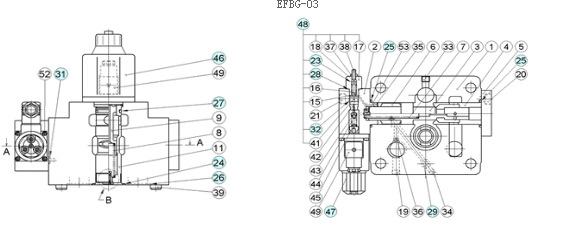

密封件、电磁铁组件表




EFBG-03


先导阀、安全阀表

阀型号	先导阀型号	安全阀型号
EFBG-03-125-15		SB1094-2002
EFBG-03-125-C-15	EDG-01V-C-1-PNTN-50
EFBG-03-125-H-15	EDG-01V-H-1-PNTN-50

注）先导阀的详细内容请参照比例遥控溢流阀

• 密封件、电磁组件表

  件号	零件名称	零件型号	数量
  23	O形圈	JISB2401-1A-P6	1
  24	O形圈	JISB2401-1B-G30	1
  25	O形圈	JISB2401-1B-P32	2
  26	O形圈	JISB2401-1B-P28	3
  28	O形圈	JISB2401-1B-P14	1
  29	O形圈	JISB2401-1B-P11	1
  31	O形圈	JISB2401-1B-P9	1
  32	O形圈	AS568-013（NBR，HS90）	1
  46	电磁铁组件	E 321-45-10	1

  注）电磁铁组件中不包括接线插头组件（GDM-211-B-11）。

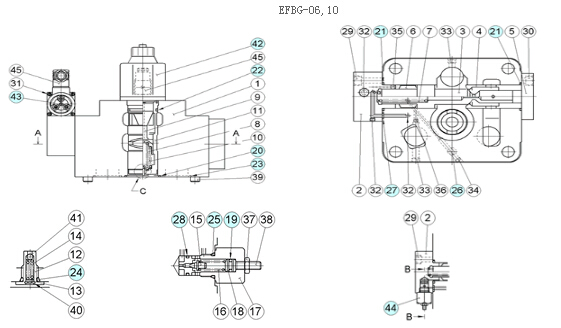

密封件、电磁铁组件表

件号	零件名称	零件型号		数量
		EFBG-06	EFBG-10
19	O形圈	JISB2401-1A-P6	JISB2401-1A-P6	1
20	O形圈	JISB2401-1B-P44	JISB2401-1B-G60	1
21	O形圈	JISB2401-1B-P42	JISB2401-1B-G55	2
22	O形圈	JISB2401-1B-P34	JISB2401-1B-P50	1
23	O形圈	JISB2401-1B-P32	JISB2401-1B-P48	3
24	O形圈	JISB2401-1A-P10	JISB2401-1A-P10	1
25	O形圈	JISB2401-1B-P14	JISB2401-1B-P14	1
26	O形圈	JISB2401-1B-P11	JISB2401-1B-P11	1
27	O形圈	JISB2401-1B-P9	JISB2401-1B-P11	1
28	O形圈	AS568-013（NBR，HS90）	AS568-013（NBR，HS90）	1
42	电磁铁组件	E 321-45-10	E 321-45-10	1

注）电磁铁组件中不包括接线插头组件（GDM-211-B-11）。
先导阀、安全阀表

阀型号	先导阀型号	安全阀型号
EFBG-06-250-15		SB1094-2002
EFBG-06-250-C-15	EDG-01V-C-1-P19T17-50
EFBG-06-250-H-15	EDG-01V-H-1-P19T17-50
EFBG-10-500-15		SB1094-2002
EFBG-10-500-C-15	EDG-01V-C-1-P18T17-5003
EFBG-16-500-H-15	EDG-01V-H-1-PNT13-5003

注）先导阀的详细内容请参照比例遥控溢流阀
