参 数
|
型 号
|
最高使用压力
MPa |
压力调整范围
MPa |
最大流量
L/min |
质 量
kg |
||
|
管式连接
|
板式连接
|
BT型
|
BG型
|
|||
|
BT-03-※-32
|
BG-03-※-32
|
25.0
|
注） ※-25.0 |
100
|
5
|
4.7
|
|
BT-06-※-32
|
BG-06-※-32
|
200
|
5
|
5.6
|
||
|
BT-10-※-32
|
BG-10-※-32
|
400
|
8.5
|
8.7
|
||
注）请参阅A-9页最低压力调整特性
本元件还具有下表的法兰连接特性
详细内容请向本公司咨询
| 型号 |
最高使用压力
MPa |
最大流量
L/min |
|
BF-10-※-32
|
25.0
|
400
|
|
BF-16-※-32
|
800
|
|
|
BF-24-※-32
|
21.0
|
1200
|
型号说明
|
F-
|
B
|
T
|
-03
|
-V
|
-32
|
|
特殊密封
|
系列号
|
连接形式
|
公称尺寸
|
注）1 高卸荷特性
|
注）2 设计号
|
|
F:使用磷酸酯工作液时标注 |
B:先导溢流阀
|
T:管式
|
03
|
V:仅在高卸荷时标注
|
32
|
|
06
|
32
|
||||
|
10
|
32
|
||||
|
T:板式
|
03
|
32
|
|||
|
06
|
32
|
||||
|
10
|
32
|
注）1.用于缩短卸荷到加载的转换时间。
2.产品因改进而改变设计号时，不作预先通知。当产品设计号的下一位改变时，安装尺寸及性能不变。
附 件
●安装螺钉
|
型 号
|
内六角螺钉 GB-70-85
|
|
BG-03
|
M12×70…2个、M12×95…2个 |
|
BG-06
|
M16×60…2个、M16×80…2个
|
|
BG-10
|
M20×70…2个、M20×90…2个
|
底 板
|
型号
|
底板型号
|
连接口Rc(旧PT)
|
质量
kg |
|
BG-03
|
BGM-03-20
|
3/8
|
2.4
|
|
BGM-03X-20
|
1/2
|
3.1
|
|
|
BG-06
|
BGM-06-20
|
3/4
|
4.7
|
|
BGM-06X-20
|
1
|
5.7
|
|
|
BG-10
|
BGM-10-20
|
11/4
|
8.4
|
|
BGM-10X-20
|
11/2
|
10.3
|
使用底板时，请按上述型号订货；不使用底板时，阀安装面精度：平面度0.013mm，粗糙度0.0016mm。
使用注意事项
- 在遥控口使用遥控溢流阀时，请参阅A-3页。若遥控口管路的内部容积过大，易产生振动。故尽量减少管路内径，减少管路长度。
- 调镇压力时，先松开锁紧螺母。顺时针旋转手轮，压力升高；反之，压力降低，手轮每转一周，压力变化为5MPa。调整好后，拧紧锁紧螺母。
- 压力调整会受到垫圈的限制，当达不到使用压力时，请拆下垫圈，每个垫圈约为10MPa.
- 回油口配管不要与其它管路连接，而直接接回油箱。
- 小流量时，设定压力常不稳定，公称尺寸为03，06时，流量应在L/min以上使用。
- 螺纹连接型有两个压力口，可以把一个压力口作为入口，把另一个口与进油口连接，也可把一口堵住使用。
|

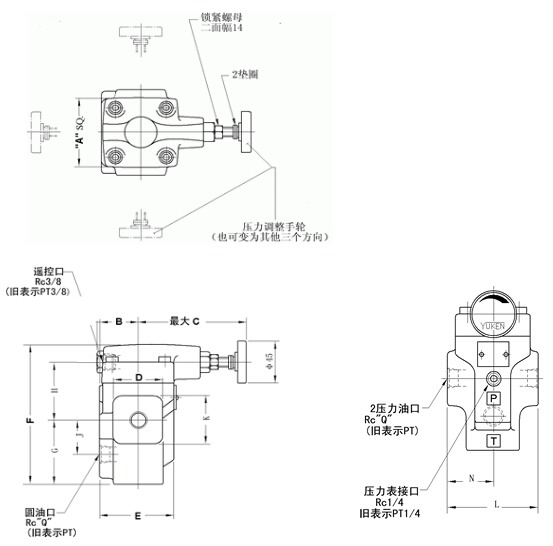

型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
N
|
Q
|
|
BT-03
|
75
|
40
|
105
|
52
|
78
|
150.5
|
68.5
|
62
|
36
|
65
|
90
|
45
|
3/8
|
|
BT-06
|
3/4
|
||||||||||||
|
BT-10
|
85
|
50
|
101
|
80
|
96
|
183
|
89
|
74
|
49
|
80
|
120
|
60
|
11/4
|
|
型 号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
N
|
P
|
Q
|
S
|
|
BT-03
|
75
|
40
|
105
|
57
|
78
|
78
|
137
|
14.1
|
41
|
82
|
117
|
77
|
22
|
13.5
|
21
|
|
BT-06
|
75
|
40
|
105
|
40
|
60
|
78
|
161
|
17
|
52
|
104
|
141
|
83.5
|
4.5
|
17.5
|
26
|
|
BT-10
|
85
|
45
|
101
|
47
|
67
|
87.5
|
195
|
20.7
|
62
|
124
|
175
|
110
|
6
|
21.5
|
32
|
|
型 号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
N
|
P
|
Q
|
|
BGM-03
|
86
|
60
|
13
|
53.8
|
3.1
|
26.9
|
149
|
13
|
123
|
86
|
32
|
26
|
97
|
53.8
|
|
BGM-03X
|
95
|
21
|
||||||||||||
|
BGM-06
|
108
|
78
|
15
|
70
|
4
|
35
|
180
|
15
|
150
|
106.5
|
51
|
27.2
|
121
|
66.7
|
|
BGM-06X
|
119
|
18
|
||||||||||||
|
BGM-10
|
126
|
94
|
16
|
82.6
|
5.7
|
41.3
|
227
|
16
|
195
|
138.2
|
62
|
30.2
|
154
|
88.9
|
|
BGM-10X
|
158
|
17
|
|
型 号
|
S
|
T
|
U
|
V
|
X
|
Y
|
Z
|
a
|
b
|
d
|
e
|
f
|
|
BGM-03
|
19
|
47.4
|
0
|
22
|
22
|
32
|
20
|
14.5
|
11
|
17.5
|
M12 深20
|
3/8
|
|
BGM-03X
|
40
|
1/2
|
||||||||||
|
BGM-06
|
37
|
55.5
|
23.8
|
33.4
|
11
|
40
|
25
|
23
|
13.5
|
21
|
M16 深25
|
3/4
|
|
BGM-06X
|
50
|
1
|
||||||||||
|
BGM-10
|
42
|
76.2
|
31.8
|
44.5
|
12.7
|
50
|
32
|
28
|
17.5
|
26
|
M20 深28
|
11/4
|
|
BGM-10X
|
63
|
11/2
|

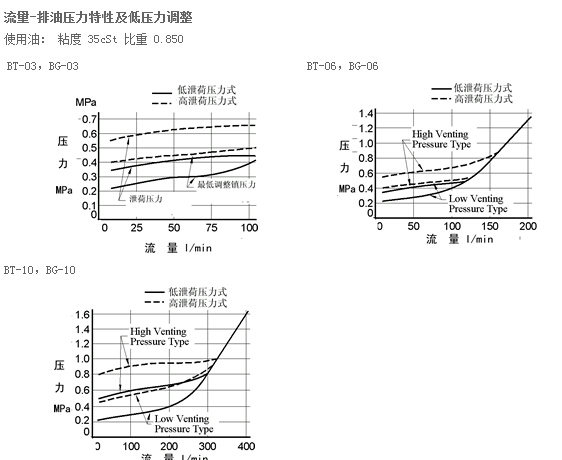

流量-压力特性
使用油： 粘度 35cSt 比重 0.850
|

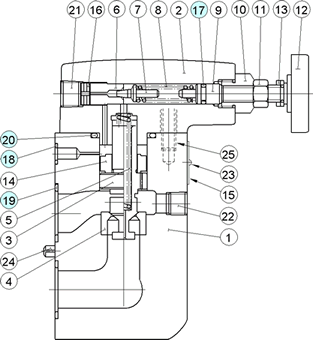

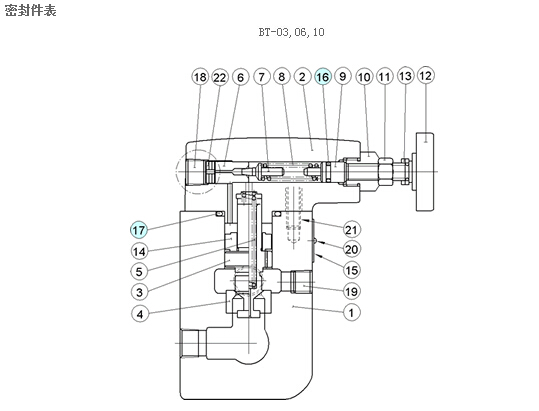

序号
|
名称
|
零 件 型 号
|
个数
|
||
|
BT-03
|
BT-06
|
BT-10
|
|||
|
16
|
O型圈
|
JIS B 2401-1A-P9
|
JIS B 2401-1A-P9
|
JIS B 2401-1A-P9
|
1
|
|
17
|
O型圈
|
JIS B 2401-1A-P32
|
JIS B 2401-1A-P32
|
JIS B 2401-1A-P42
|
1
|
JIS B 2401-1A-P9
|
1
|
|||||
|
18
|
O型圈
|
JIS B 2401-1B-P9
|
JIS B 2401-1B-P9
|
JIS B 2401-1B-P9
|
1
|
|
19
|
O型圈
|
JIS B 2401-1B-P9
|
JIS B 2401-1B-P28
|
JIS B 2401-1B-P32
|
2
|
|
20
|
O型圈
|
JIS B 2401-1B-P9
|
JIS B 2401-1B-P32
|
JIS B 2401-1B-P942
|
1
|
