电磁换向阀DSG-01液压阀

电磁换向阀DSG-01

YUKEN电磁换向阀 DSG-01-3C DSG-01-2D2 DSG-01-2B S-DSG-01-3C S-DSG-01-2B2 YUKEN价格
接线盒型

YUKEN电磁换向阀 DSG-01-3C DSG-01-2D2 DSG-01-2B S-DSG-01-3C S-DSG-01-2B2 YUKEN价格
插入型

规格

类别	型号	最大流量 L/min	最高使用压力(MPa)	最高允许背压 MPa	最高切换频率(次/分)	质量kg
常规型	DSG-01-3C※-※-50	63★	31.5 仅滑阀机能60型 25	16	300 (R型电磁铁为120)	2.2
	DSG-01-2D2-※-50
	DSG-01-2B※-※-50					1.6
无冲击型	S-DSG-01-3C※-※-50	40★	16	16	120	2.2
	S-DSG-01-2B2-※-50					1.6

★最大流量指阀切换无异常的界限流量。
最大流量与使用条件、滑阀形式有关，详细内容请参见标准型号表。

型号说明

F-	S-	DSG	-01	-2	B
特殊密封	类别	系列号	公称尺寸	位置数	滑阀弹簧安装形式
F:使用磷酸酯基工作液时标注	常规型	DSG: 电磁换向阀 (板式连接)	01	3	C:弹簧对中
				2	D:无弹簧定位
				2	B:弹簧偏置
	S：无冲击型			3	C:弹簧对中
	S：无冲击型			2	B:弹簧偏置

2	A	-D24	-C	-N	-50	-L
滑阀机能	弹簧偏置与中立时标注	线圈型号	手动操作形式	电气接线形式	设计号	电磁铁反装
2,3,4 40,60, 9,10,12	-	交流AC A100, A120,A200, A240 直流DC D12,D24,D100 交流(本整型) AC→DC R100,R200	无记号: 带手动推杆 C:带手动锁紧按钮 (可供选择)	无记号: 接线盒型 N:插入式 (可供选择) N1:带通电指示灯的插入式 (可供选择)	50	-
2	-
2 3 8	A B					L:电磁铁反向装配标注
2 4	-	直流DC D12,D24,D100 交流(本整型) AC→DC R100,R200	无记号: 带手动推杆 C:带手动锁紧按钮 (可供选择)	无记号: 接线盒型 N:插入式 (可供选择) N1:带通电指示灯的插入式 (可供选择)	50	-
2	-
						L:电磁铁反向装配标注

可供选择

带按钮锁紧
适用于频繁用手动进行阀的转换。因为带有锁紧，所以在按下按钮的状态下能够使阀芯位置固定。
DIN连接型
电气接线部是插入式，不拆开结线就可以装拆阀。
带通电指示灯的DIN连接型
这是在上面的DIN连接型中附加了通电指示灯，因而易于确认电磁铁的通电方向。

电磁铁规格

类别	电源	线圈型号	频率 (Hz)	电压(V)		额定电压时电流和功率
				额定电压	使用范围	起动电流 (A)	保持电流 (A)	功率 (W)
常规型无冲击型	交流	A100	50	100	80～110	2.38	0.46
			60	100	90～120	2.12	0.32
				110		2.33	0.39
		A120	50	120	96～132	1.98	0.38
			60		108～144	1.77	0.27
		A200	50	200	160～220	1.19	0.23
			60	200	180～240	1.06	0.16
				220		1.17	0.19
		A240	50	240	192～264	0.99	0.19
			60		216～288	0.89	0.13
	直流	D12	-	12	10.8～13.2	-	2.2	26
		D24		24	21.6～26.4		1.1
		D100		100	90～110		0.27
	交流	R100	50/60	100	90～110	-	0.30	26
		R200		200	180～220		0.15

★交流电磁铁：无冲击型换向阀不能使用交流电磁铁，故当电源为交流而要求无冲击型时，请使用本整型电磁铁（R*）。
★起动电流值：起动电源值指最大行程时的实效值。

DSG-01系列电磁换向阀

底板

型号	连接尺寸Rc	质量kg
DSGM-01-30	1/8	0.8
DSGM-01X-30	1/4
DSGM-01Y-30	3/8

使用底板时请按上面的型号订货，不使用底板时，阀安装面的加工精度：平面度为0.013mm，粗燥度为0.0016mm。

附件

安装螺钉	安装力矩
内六角螺钉M5×45LG…4个4Pcs	5-7Nm( 6-7Nm使用压力25MPa以上)

标准滑阀机能一览表（常规型）

带交流电磁铁DSG-01-※※※-A※

位置数	滑阀弹簧安装形式	型号	JIS 液压符号	最大流量L/min


				5MPa	10MPa	16MPa	25MPa	31.5MPa
3 位置	弹簧对中	DSG-01-3C2		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C3		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C4		6.3	6.3	6.3	6.3	6.3(4.8)
		DSG-01-3C4		6.3	6.3	6.3	6.3	6.3(4.3)
		DSG-01-3C40		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C60		4.5	4.3	4	4	-
		DSG-01-3C9		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C10		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C12		6.3	6.3	6.3	6.3	6.3
2 位置	无弹簧定位	DSG-01-2D2		6.3	6.3	6.3	6.3	6.3
	弹簧偏置	DSG-01-2B2		6.3	6.3	6.3	6.3	6.3
		DSG-01-2B3		6.3	6.3	6.3	6.3	6.3
		DSG-01-2B3		6.3	6.3(6)	6.3(6)	6.3(6)	6.3(6)
		DSG-01-2B8		-	-	-	-	-

标准滑阀机能一览表（常规型）

带交流电磁铁DSG-01-※※※-A※

位置数	滑阀弹簧安装形式	型号	JIS 液压符号	最大流量L/min
				[B口堵死]

				5MPa	10MPa	116MPa	25MPa	31.5MPa
3 位置	弹簧对中	DSG-01-3C2		6.3(3)	6.3(2.3)	6.3(1.5)	5(1)	4(1)
		DSG-01-3C2		4.5(2.5)	3.3(1.8)	2(1)	1.3(0.5)	1.3(0.5)
		DSG-01-3C3		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C4		6.3(2.5)	6.3(2.3)	6.3(2)	6.3(1.3)	5.5(1)
		DSG-01-3C4		5.8(2)	4.8(1.8)	3.5(1.5)	2(0.8)	1.3(0.5)
		DSG-01-3C40		6.3(3)	6.3(2.3)	6.3(1.5)	5(1)	4(1)
		DSG-01-3C40		4.5(2.5)	3.3(1.8)	2(1)	1.3(0.5)	1.3(0.5)
		DSG-01-3C60		4.5	4.3	4	4	-
		DSG-01-3C9		2.8	2	1.5	1	1
		DSG-01-3C10		6.3(3.8)	6.3(3)	6.3(2.5)	6.3(1.5)	6.3(1.3)
		DSG-01-3C10		6.3(3.3)	4.5(2.5)	3(2)	2(1)	1.5(0.8)
		DSG-01-3C12		6.3(3)	6.3(2.8)	6.3(2.3)	6.3(1.8)	6.3(1.5)
		DSG-01-3C12		6.3(2.5)	3.5(2.3)	2.5(1.8)	1.8(1.3)	1.5(1)
2 位置	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	4.5(3.5)	4.5(2.5)
	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	4(3)	3(2)
	弹簧偏置	DSG-01-2B2		2	2	2	2	2
		DSG-01-2B3		5	5<, /FONT>	5	5	5
		DSG-01-2B8		2.5	1.3	1	1	1

标准滑阀机能一览表（常规型）带交流电磁铁DSG-01-※※※-A※

位置数	滑阀弹簧安装形式	型号	JIS 液压符号	最大流量L/min
				[A口堵死]

				5MPa	10MPa	116MPa	25MPa	31.5MPa
3 位置	弹簧对中	DSG-01-3C2		6.3(3)	6.3(2.3)	6.3(1.5)	5(1)	4(1)
		DSG-01-3C2		4.5(2.5)	3.3(1.8)	2(1)	1.3(0.5)	1.3(0.5)
		DSG-01-3C3		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C4		6.3(2.5)	6.3(2.3)	6.3(2)	6.3(1.3)	5.5(1)
		DSG-01-3C4		5.8(2)	4.8(1.8)	3.5(1.5)	2(0.8)	1.3(0.5)
		DSG-01-3C40		6.3(3)	6.3(2.3)	6.3(1.5)	5(1)	4(1)
		DSG-01-3C40		4.5(2.5)	3.3(1.8)	2(1)	1.3(0.5)	1.3(0.5)
		DSG-01-3C60		4.5	4.3	4	4	-
		DSG-01-3C9		2.8	2	1.5	1	1
		DSG-01-3C10		6.3(3.8)	6.3(3.0)	6.3(2.5)	6.3(1.5)	6.3(1.3)
		DSG-01-3C10		6.3(3.3)	4.5(2.5)	3(2)	2(1)	1.5(0.8)
		DSG-01-3C12		6.3(3)	6.3(2.8)	6.3(2.3)	6.3(1.8)	6.3(1.5)
		DSG-01-3C12		6.3(2.5)	3.5(2.3)	2.5(1.8)	1.8(1.3)	1.5(1)
2 位置	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	4.5(3.5)	4.5(2.5)
	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	4(3)	3(2)
	弹簧偏置	DSG-01-2B2		6.3	6.3(5.5)	6.3(5)	6.3(5)	6.3(4.5)
		DSG-01-2B2		6.3	6.3(5)	6.3(4.5)	6.3(4.5)	6(4)
		DSG-01-2B3		6.3	6.3	6.3	6.3	6.3
		DSG-01-2B3		6.3(5.5)	6.3(5.5)	6.3(5.5)	6.3(5.5)	6.3(5.5)
		DSG-01-2B8		6.3(2.8)	6.3(2.5)	6.3(2)	6.3(1.3)	5(1)
		DSG-01-2B8		6.3(2.3)	3.5(2)	2.3(1.5)	1.5(0.8)	1(0.5)

注：１、上表中的最大流量与频率、电压的关系如下：
一栏内的流量值是固定的，与频率及电压无关（电压应在使用范围内）。
二栏内的数值表示上栏50Hz，下栏60Hz时的最大流量。只在最大流量因电压改变而不同时，标注（）。（）外为额定电压时，（）内为使用范围内的最低电压的最大流量。
２、滑阀型式为3C60时，在阀口A、B间设置执行元件（参见下图），其动作达到行程末端处于静止状态，把阀切换到中间位置时，最大流量与使用范围内的电压无关，请参见下表。

型号	JIS 液压符号	最大流量
型号	JIS 液压符号	5MPA	10MPa	16MPa	25MPa
DSG-01-2C60-A-※		45	43	40	30

标准滑阀机能一览表（常规型）

直流、本整型DSG-01-※※※-D※/R※

位置数	滑阀弹簧安装形式	型号	JIS 液压符号	最大流量L/min


				5MPa	10MPa	16MPa	25MPa	31.5MPa
3 位置	弹簧对中	DSG-01-3C2		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C3		<, ;, CENTER>6.3	6.3	6.3	6.3	6.3
		DSG-01-3C4		6.3	6.3	6.3	6.3	3.5
		DSG-01-3C4		6.3	6.3	6.3	2.8	2.3
		DSG-01-3C40		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C60		4.5	4.3	4	4	-
		DSG-01-3C9		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C10		6.3	6.3	6.3	6.3	4.5
		DSG-01-3C10		6.3	6.3	6.3	3.3	2.3
		DSG-01-3C12		6.3	6.3	6.3	6.3	3.8
		DSG-01-3C12		6.3	6.3	6.3	3	2.3
2 位置	无弹簧定位	DSG-01-2D2		6.3	6.3	6.3	6.3	6.3
	无弹簧定位	DSG-01-2D2		5.8	5.5	5.5	5.5	5.5
	弹簧偏置	DSG-01-2B2		6.3	6.3	6.3	6.3	6.3
		DSG-01-2B2		5.3	5.3	5.3	5.3	5.3
		DSG-01-2B3		3.8	3.8	3.8	2.8	3.8
		DSG-01-2B3		2.8	2.8	2.8	2.8	2.8
		DSG-01-2B8		-	-	-	-	-

标准滑阀机能一览表（常规型）

直流、本整型DSG-01-※※※-D※/R※ 4.8

位置数	滑阀弹簧安装形式	型号	JIS 液压符号	最大流量L/min
				[B口堵死]

				5MPa	10MPa	116MPa	25MPa	31.5MPa
3 位置	弹簧对中	DSG-01-3C2		4.5	3	2	1.5	1.3
		DSG-01-3C2		3.3	2.3	1.5	1	1
		DSG-01-3C3		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C4		6.3	4.5	3.5	3	2.8
		DSG-01-3C4		5	3	2.3	1.5	1.3
		DSG-01-3C40		4.5	3	2	1.5	1.3
		DSG-01-3C40		3.3	2.3	1.5	1	1
		DSG-01-3C60		4.5	4.3	4	4	-
		DSG-01-3C9		2.5	2	1.5	1	1
		DSG-01-3C10		6.3	5.5	4	2.8	2
		DSG-01-3C10		6.3	4	2.8	1.8	1.3
		DSG-01-3C12		6.3	6	4	2.5	2
		DSG-01-3C12		6.3	3.8	2.8	2	1.5
2 位置	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	4	3
	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	3	2.5
	弹簧偏置	DSG-01-2B2		2	1.8	1.8	1.8	1.8 &, lt;, /T, D>
		DSG-01-2B3		4.8	4.5	4.5	4
		DSG-01-2B3		4.5	4.5	4	4	3.8
		DSG-01-2B8		2.5	1.3	1	0.8	0.8

标准滑阀机能一览表（常规型）直流、本整型DSG-01-※※※-D※/R※

位置数	滑阀弹簧安装形式	型号	JIS 液压符号	最大流量L/min
				[A口堵死]

				5MPa	10MPa	116MPa	25MPa	31.5MPa
3 位置	弹簧对中	DSG-01-3C2		4.5	3	2	1.5	1.3
		DSG-01-3C2		3.3	2.3	1.5	1	1
		DSG-01-3C3		6.3	6.3	6.3	6.3	6.3
		DSG-01-3C4		6.3	4.5	3.5	3	2.8
		DSG-01-3C4		5	3	2.3	1.5	1.3
		DSG-01-3C40		4.5	3	2.3	1.5	1.3
		DSG-01-3C40		3.3	2.3	1.5	1	1
		DSG-01-3C60		4.5	4.3	4	4	-
		DSG-01-3C9		2.5	2	1.5	1	1
		DSG-01-3C10		6.3	5.5	4	2.8	2
		DSG-01-3C10		6.3	4	2.8	1.8	1.3
		DSG-01-3C12		6.3	6	4	2.5	2
		DSG-01-3C12		6.3	3.8	2.8	2	1.5
2 位置	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	4	3
	无弹簧定位	DSG-01-2D2		4.5	4.5	4.5	3	2.5
	弹簧偏置	DSG-01-2B2		6.3	5.8	4	3	3
		DSG-01-2B2		6.3	4	2.8	2.5	2.5
		DSG-01-2B3		6.3	6.3	6.3	6.3	6.3
		DSG-01-2B3		6.3	6	6	6	6
		DSG-01-2B8		6.3	4.8	2.8	1.5	1.5
		DSG-01-2B8		6.3	3	2	1.3	1

注：１、上表的最大流量与电压的关系如下：
　　　　一栏内的数值与电压无关，是固定值（电压在使用范围内）。
　　　　二栏记入的数值，表示上栏为额定电压时，下栏为使用范围内最低电压时的最大流量。

　　２、滑阀型式为3C60时，在阀口A、B间设置执行元件（参见下图），其动作达到行程末端处于静止状态，把阀切换到中间位置时，最大流量与使用范围内的电压无关，请参见下表。

型号	JIS 液压符号	最大流量
型号	JIS 液压符号	5MPA	10MPa	16MPa	25MPa
DSG-01-2C60-D※/R※		45	43	40	30

　标准型号表（无冲击型）

带直流电磁铁、带本整形电磁铁

位置数	滑阀弹簧安装型式	型号	JIS 液压符号	最大流量1/min


				5MPa	10MPa	16MPa	5MPa	10MPa	16MPa	5MPa	10MPa	16MPa
3 位置	弹簧对中	S-DSG-01-2C2		4	4	4	4	4	3	4	4	3
								2	1.5		2	1.5
		S-DSG-01-3C4		4	4	4	4	4	3	4	4	3
								2	1.5		2	1.5
2 位置	弹簧偏置	S-DSG-01-2B2		4	4	4	3	3	3	4	4	3
					3.5	3.5					2	1.5

　切换时间（典型例）

　　　切换时间与液体粘度、滑阀机能以及回路条件有关。

常规型（没有无冲击功能）

试验条件
压力：16MPa　　流量：31.5 l/min　　粘度：35cSt　　电压：100% V

测定结果

机种	型号	时间
机种	型号	T1	T2
通用型	DSG-01-3C2-A※	15	23
	DSG-01-3C2-D※	48	19
	DSG-01-3C2-R※	50	100

无冲击型

试验回路及条件
压力：7MPa　　负荷：1000kg　　速度：8 m/min　　使用油粘度：35cSt

测定结果

类别	型号	时间		加速度
类别	型号	T1	T2	G1	G2
无冲击型	S-DSG-01- 3C2-D※	70	30	1.2 (12)	0.7 (7)
参考：常规型	DSG-01- 3C2-R※	35	25	1.8 (18)	1.5 (15)

电磁铁的反向装配

　　弹簧偏置型的标准是把电磁铁装在SOLb侧。对于滑阀弹簧式我们还提供电磁铁装在SOLa侧的反向装配。反向装配时，液压符号如下

标准装配

反向装配

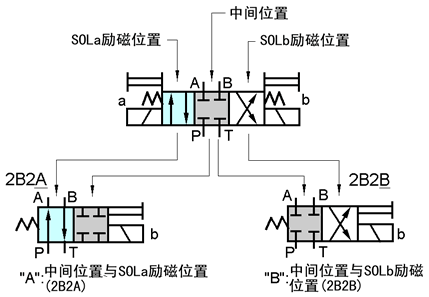

使用中间位置与单侧位置的阀

　　除前面标准型号表中2位式阀外，也可使用3位中的中间位置与SOLa（或SOLb）励磁位置的阀2B★A（2B★B）。

（例）滑阀型式为2时的场合

型号	JIS液压符号
型号	标准装配	反向装配
DSG-01-2B※A
DSG-01-2B2A
DSG-01-2B3A	-

型号	JIS液压符号
型号	标准装配	反向装配
DSG-01-2B※B
DSG-01-2B2B
DSG-01-2B3B		-
DSG-01-2B4B
DSG-01-2B60B		-
DSG-01-2B10B		-

　压力下降特性

下面为使用油粘度35cSt、比重为0.85时的压降曲线

常规型

型号	压力降曲线标号
型号	P→A	B→T	P→B	A→T	P→T
DSG-01-3C2	⑤	⑤	⑤	⑤	-
DSG-01-3C3	⑥	⑥	⑥	⑥	④
DSG-01-3C4	⑤	⑥	⑤	⑥	-
DSG-01-3C40	⑤	⑤	⑤	⑤	-
DSG-01-3C60	①	①	①	①	④
DSG-01-3C9	⑥	⑤	⑥	⑤	-
DSG-01-3C10	⑤	⑥	⑤	⑤	-
DSG-01-3C12	⑤	⑤	⑤	⑤	⑥
DSG-01-3D2	⑤	②	⑤	②	-
DSG-01-3B2	②,	②	⑤	⑤	- <, /TD>
DSG-01-3B3	③	③	⑤ ,	⑥	-
DSG-01-3B8	⑤	-	⑤	-	-
