电磁控制溢流阀BST-BSG03-06-10液压阀

参 数

型　　　　　　号		最高使用压力MPa	压力调整范围MPa	最大流量L/min	质量 kg
管式连接	板式连接				BT型	BG型
BST-03-※-※-※-46	BSG-03-※-※-※-46	25.0	注） ※-25	100	7.4	7.1
BST-06-※-※-※-46	BSG-06-※-※-※-46			200	7.4	8.0
BST-10-※-※-※-46	BSG-10-※-※-※-46			400	11.1	11.3

注）使用的溢流阀位普通先导溢流阀，最低调整压力及其它特性请参照A-9页。
●质量为双电磁铁式（排油形式为3C2、3C3），单电磁铁的质量（排油形式为2B3A、2B3B、2B2B、2B2）减去0.6kg，带缓冲阀时加1kg。
本产品还具有下表所示的法兰连接形式

型 　　　号	最高使用压力MPa	最大流量L/min
BSF-10-※-※-※-※-46	25.0	400
BSF-16-※-※-※-※-46		800

型号说明

F-	A-	BS	G	-03	-V	-2B3A	-A100	-46
特殊密封	注)1 带缓冲阀	系列号	连接形式	公称尺寸	高卸荷特性 注）2	排油形式 注3	线圈符号 注)4	设计号 注）6
F:使用磷酸酯工作液时标注	Ａ：仅带缓冲阀时标注	BＳ:先导溢流阀	T:管式	03	V:仅在高卸荷时标注	2B3A 2B3B 2B2B 2B2 3C2 3C3	交流； A 100,A 120 A 200,A 240 直流；注)5 D12,D24 D100 本整型； R100,R200	46
				06				46
				10				46
			G:板式	03				46
				06				46
				10				46

注）1.带缓冲阀时，只适用于排油形式2B3A、2B3B。详细内容请参照A-16页。

　　2.用于缩短卸荷到加载的过渡时间。

　　3.排油形式的详细内容请参照下一页“排油形式”。

　　4.线圈符号与电磁换向阀DSG-01相同，请参照标准电磁铁。

　　5.线圈符号“D*”时，没有表示“K”，但实际上包括K系列电磁换向阀。

　　6.产品改进而改变设计号，不作事先通知。设计号下一位改变时，安装尺寸及性能参数不变。

●DC电磁铁是K系列

直流式使用K系列电磁换向阀，可以充分利用直流电磁换向阀所具有的特点。

附 件

●安装螺钉

型 号	内六角螺钉 GB-70-85
BSG-03	M12×70…2个、M12×95…2个
BSG-06	M16×60…2个、M16×80…2个
BSG-10	M20×70…2个、M20×90…2个

底 板

型号	底板型号	通 径 Rc(旧PT)	质量 kg
BSG-03	BGM-03-20	3/8	2.4
	BGM-03X-20	1/2	3.1
BSG-06	BGM-06-20	3/4	4.7
	BGM-06X-20	1	5.7
BSG-10	BGM-10-20	11/4	8.4
	BGM-10X-20	11/2	10.3

●使用底板时，请按上述型号订货；不使用底板时，阀安装面精度：平面度0.013mm，粗糙度0.0016mm。

●底板与先导溢流阀通用，底板图请参照A-9页。

可选择

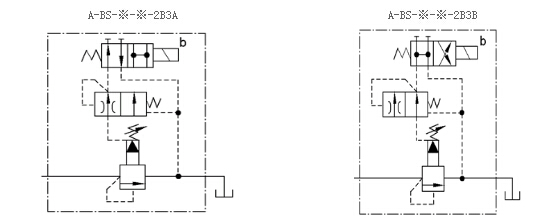

●带缓冲阀

排油形式2B3A、2B3B型电磁换向阀与溢流阀之间装上缓冲阀，使设定压力向卸荷状态过渡时，压力缓慢下降，防止回路冲击。

卸荷压力与缓冲阀无关




排油形式

排油形式	JIS液压符号	电磁换向阀型号	电磁铁励磁状态与排油连接的关系
			SOL"a"	SOL"b"	排油连接
2B3A		DSG-01-2B3A	—	OFF	与"A"口连接
				ON	与回油口连接（无负载）
2B3B		DSG-01-2B3B	—	OFF	与回油口连接（无负载）
				ON	与"B"口连接
2B2B		DSG-01-2B2B	—	OFF	关闭状态（溢流阀设定压力）
				ON	与"B"口连接
2B2		DSG-01-2B2	—	OFF	与"A"口连接
				ON	与"B"口连接
3C2		DSG-01-3C2	OFF	OFF	关闭状态（溢流阀设定压力）
			ON	OFF	与"A"口连接
			OFF	ON	与"B"口连接
3C3		DSG-01-3C3	OFF	OFF	与回油口连接（无负载
				OFF	与"A"口连接
			OFF	ON	与"B"口连接

使用注意事项

• 在遥控口使用遥控溢流阀时，请参阅A-3页。若遥控口管路的内部容积过大，易产生振动。故尽量
  减少管路内径，减少管路长度。
• 调镇压力时，先松开锁紧螺母。顺时针旋转手轮，压力升高；反之，压力降低，手轮每转一周，
  压力变化为5MPa。调整好后，拧紧锁紧螺母。
• 压力调整会受到垫圈的限制，当达不到使用压力时，请拆下垫圈，每个垫圈约为10MPa.
• 回油口配管不要与其它管路连接，而直接接回油箱。
• 小流量时，设定压力常不稳定，公称尺寸为03，06时，流量应在L/min以上使用。
• 螺纹连接型有两个压力口，可以把一个压力口作为入口，把另一个口与进油口连接，也可把一口堵
  住使用。

与老产品的互换性

46设计号的元件是由DSG-01,50型电磁换向阀作先导阀，与45设计号的元件有规格、安装尺寸互换性。

密封件表

BST-03,06,10

序号	名称	零 件 型 号			个数
		BST-03	BST-06	BST-10
21	O型圈	JIS B 2401-1A-P9	JIS B 2401-1A-P9	JIS B 2401-1A-P9	1
24	O型圈	JIS B 2401-1B-P32	JIS B 2401-1B-P32	JIS B 2401-1B-P32	1

BSG-03,06,10

序号	名称	零 件 型 号			个数
		BT-03	BT-06	BT-10
21	O型圈	JIS B 2401-1A-P9	JIS B 2401-1A-P9	JIS B 2401-1A-P9	1
22	O型圈	JIS B 2401-1B-P9	JIS B 2401-1B-P11	JIS B 2401-1B-P9	1
23	O型圈	JIS B 2401-1B-P18	JIS B 2401-1B-P28	JIS B 2401-1B-P32	2
24	O型圈	JIS B 2401-1B-P32	JIS B 2401-1B-P32	JIS B 2401-1B-P42	1

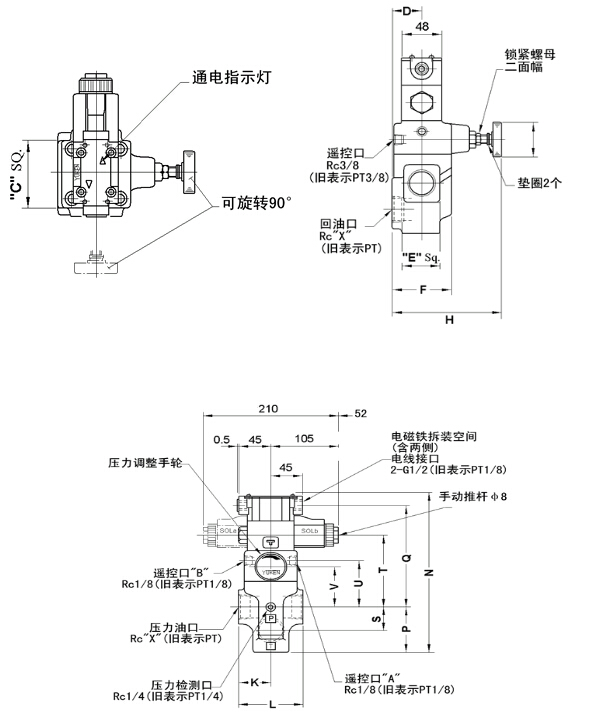

BST-03,06,10

注）：请参照电磁换向阀的详细尺寸

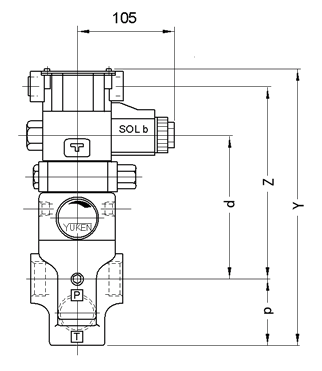

带缓冲阀：A-BST-03,06,10



型 号	Y	Z	d
A-BST-03	270.8	185	137
A-BST-06
A-BST-10	303.3	197	149

其它尺寸参照上图

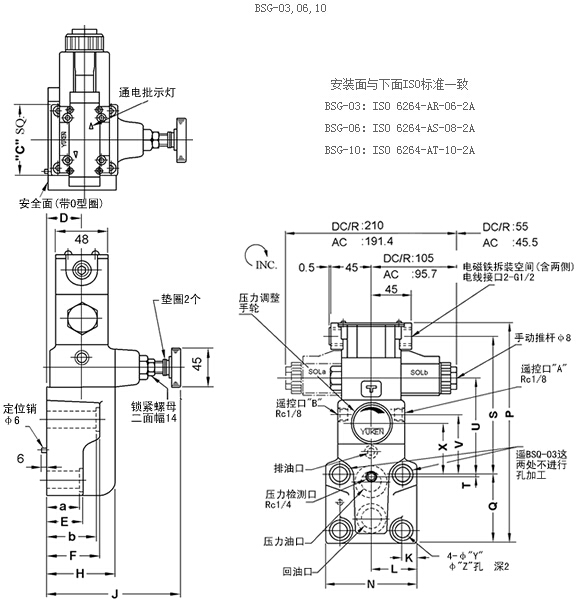

型 号	C	D	E	F	H	J	K	L	N	P	Q	S	T	U	V	X	Y	Z
BSG-03	75	40	57	78	78	145	14.1	41	82	227.3	77	132	22	85	47	40	13.5	21
BSG-06	75	40	40	60	78	145	17	52	104	251.3	83.5	149.5	4.5	102.5	64.5	57.5	17.5	26
BSG-10	85	45	47	67	87.5	146	20.7	62	124	285.3	110	157	6	110	72	65	21.5	32

注：阀安装尺寸请参照通用底板A-9页

请参照电磁换向阀的详细尺寸

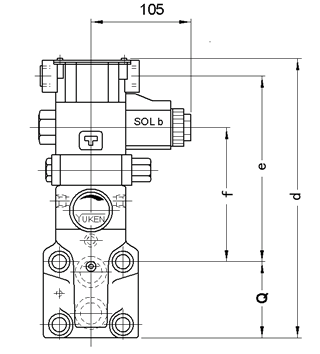

型 号	d	e	f
A-BST-03	257.3	163	115
A-BST-06	281.3	180.5	132.5
A-BST-10	315.3	188	140

其它尺寸参照上图

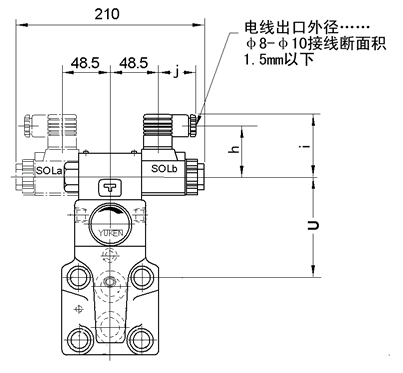

插座式电磁铁（可选择）
BSG-03-※-※-※-N,BSG-06-※-※-※-N,BSG-10-※-※-※-N



名 称	线圈符号	h	i	j
交流电磁铁	A※	53	65	39
直流电磁铁	D※	64	76	39
交直变换型电磁铁	R※	57.2	79	53
